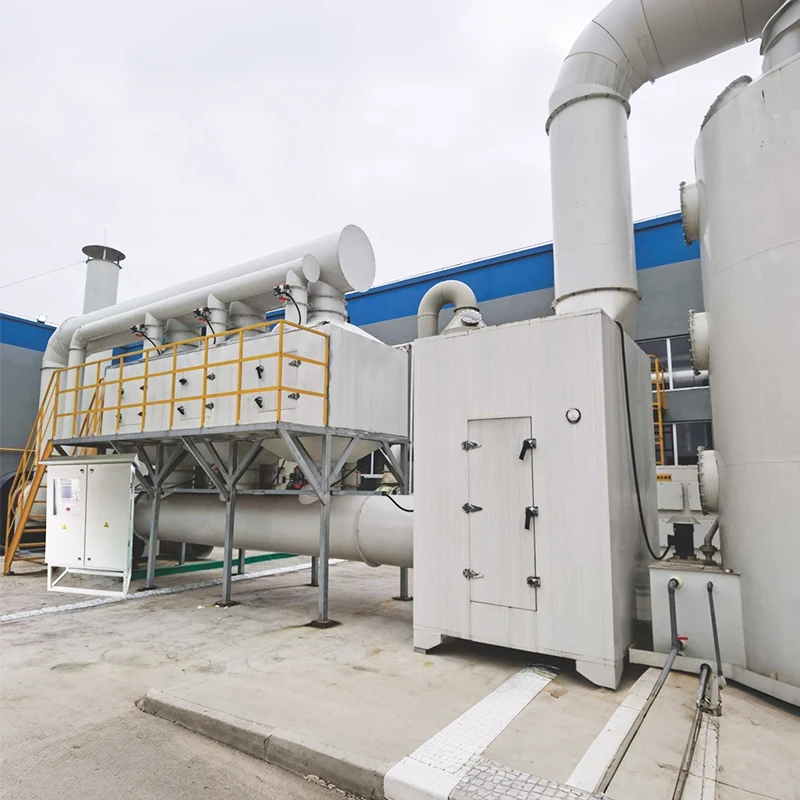

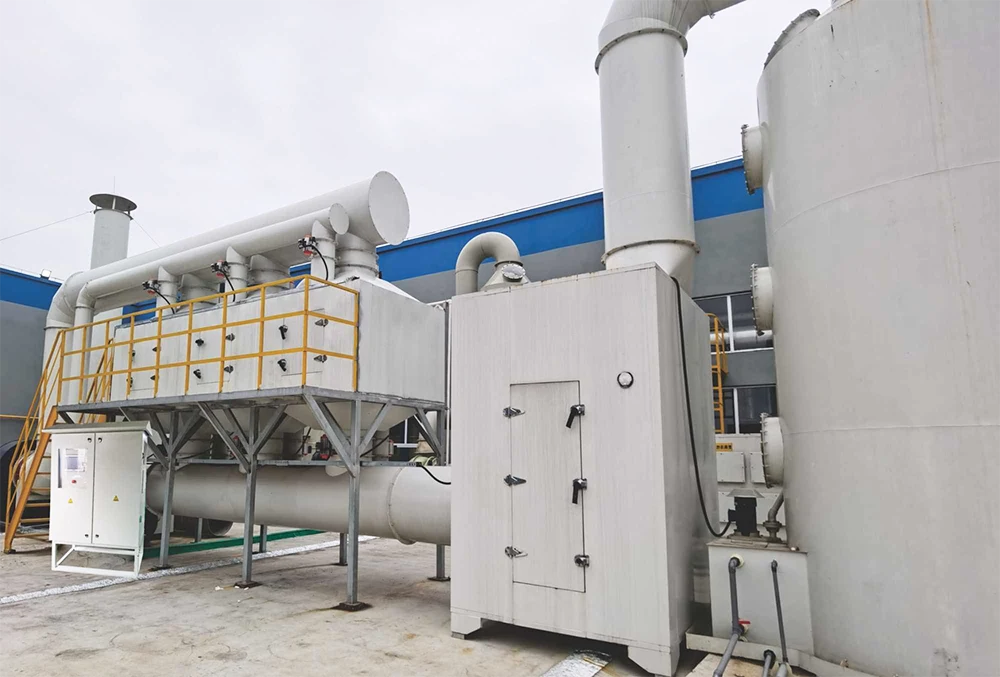

Оборудование для регенеративного термического окислителя

В связи со все более строгими глобальными и китайскими нормами по охране окружающей среды выбросы промышленных отработанных газов, особенно загрязнение летучими органическими соединениями (ЛОС), стали основной проблемой соблюдения требований для производственных предприятий. ЛОС не только вызывают серьезное загрязнение атмосферы, но и представляют серьезную угрозу для здоровья человека, что делает очистку от ЛОС одним из главных приоритетов в секторе промышленной защиты окружающей среды. НашОборудование регенеративного термического окислителя (RTO)представляет собой высокоэффективное и энергосберегающее решение для очистки отходящих газов, широко используемое в химической, лакокрасочной, полиграфической, фармацевтической, электронной и других отраслях промышленности. Являясь основным оборудованием для управления промышленными отходами газов, оно достигает множества целей: высокотемпературного окисления, утилизации отходящего тепла, высокоэффективной очистки и стандартного сброса, полностью соответствуя глобальной концепции развития энергосбережения и защиты окружающей среды.

Болевые точки отрасли и требования соответствия

В промышленном производстве отходящие газы, содержащие ЛОС, характеризуются сложными компонентами, широким диапазоном концентраций и потенциальной токсичностью, тогда как традиционные технологии очистки имеют очевидные ограничения:

Мусоросжигательные печи с прямым нагревом потребляют огромное количество энергии и требуют чрезмерных эксплуатационных расходов;

Адсорбционные методы требуют частой замены расходных материалов, создают опасные твердые отходы и риски вторичного загрязнения;

Каталитическое горение склонно к дезактивации катализатора при очистке галогенсодержащих и серосодержащих отходящих газов с нестабильной эффективностью очистки.

В Китае внедрение обязательных стандартов, включая Стандарт контроля неорганизованных выбросов летучих органических соединений GB 37822-2019 и Стандарт интегрированных выбросов загрязнителей воздуха GB 16297-1996, установило строгие требования к скорости удаления летучих органических соединений и концентрации выбросов. Предприятия остро нуждаются в стабильном, эффективном, энергосберегающем и полностью совместимом решении по очистке промышленных газов, что является основной прикладной ценностью нашего решения.Оборудование регенеративного термического окислителя (RTO).

Основной принцип работы

Основным принципом работы RTO является сочетание сжигания выхлопных газов и регенеративной рекуперации тепла для достижения полного разложения летучих органических соединений в промышленных отходящих газах. Основная логика заключается в следующем:

1. Промышленные отходы, содержащие летучие органические соединения, подаются в оборудование, где окисляются и разлагаются в высокотемпературной среде, превращая летучие органические соединения в безвредный диоксид углерода (CO₂) и воду (H₂O);

2. Регенеративная керамика восстанавливает большое количество отходящего тепла, образующегося в процессе окисления, которое используется для предварительного нагрева поступающего отходящего газа в последующем цикле;

3. Этот замкнутый цикл значительно снижает энергопотребление при работе оборудования и обеспечивает двойную выгоду: защиту окружающей среды и энергосбережение.

По сравнению с традиционным оборудованием для очистки отходящих газов, регенеративный термический окислитель (RTO) не требует частой замены адсорбционных расходных материалов, обеспечивает более стабильную эффективность очистки и может адаптироваться к промышленным отходящим газам с различными концентрациями и компонентами, имея чрезвычайно широкий диапазон применения.

Основные компоненты и ключевые технические ссылки

Регенеративная керамика: теплоаккумулирующая среда

Регенеративная керамика является основным компонентом РТО, эквивалентным «хранилищу тепловой энергии» оборудования, от производительности которого напрямую зависит эффективность утилизации отходящего тепла и стабильность работы.

В основной регенеративной керамике используется сотовый керамический материал, который обладает преимуществами большой удельной площади поверхности, отличной теплопроводности, устойчивости к высоким температурам, коррозионной стойкости и длительного срока службы, а также может многократно завершать цикл поглощения и выделения тепла в условиях высокой температуры;

При прохождении дымовых газов высокой температуры регенеративная керамика быстро поглощает и сохраняет тепло; когда поступает низкотемпературный промышленный отходящий газ, он высвобождает накопленное тепло для предварительного нагрева отходящего газа, что приводит к быстрому повышению температуры отходящего газа и значительно снижает потребление энергии, необходимое для последующего высокотемпературного окисления;

Высококачественная регенеративная керамика позволяет оборудованию достигать эффективности рекуперации тепла более 95%, что значительно снижает эксплуатационные расходы предприятия и полностью отражает основные преимущества энергосбережения и защиты окружающей среды.

Высокотемпературное окисление: основное звено для удаления летучих органических соединений

Высокотемпературное окисление является основным звеном RTO для очистки ЛОС, а также ключевым этапом сжигания выхлопных газов.

Камера сгорания RTO обычно поддерживает температуру от 800 ℃ до 950 ℃. После предварительного нагрева регенеративной керамикой промышленные отходящие газы попадают в камеру сгорания и полностью смешиваются с кислородом в высокотемпературной среде. Молекулы ЛОС в отходящих газах полностью расщепляются и окисляются, в конечном итоге превращаясь в безвредные CO₂ и H₂O, что принципиально исключает загрязнение ЛОС;

Для обычных летучих органических загрязнителей, таких как бензол, спирты, сложные эфиры и кетоны, в этом диапазоне температур можно достичь почти полной минерализации и разложения; для тугоплавких веществ эффективность разложения можно дополнительно повысить за счет соответствующего повышения температуры выше 900 ℃ для обеспечения эффекта очистки;

Стабильность процесса высокотемпературного окисления напрямую определяет эффективность очистки оборудования и является основной гарантией высокой эффективности очистки.

Рекуперация отходящего тепла: основное преимущество энергосбережения

Рекуперация отходящего тепла является основным преимуществом, которое отличает RTO от традиционных мусоросжигательных заводов, а также ключевым средством реализации энергосбережения и защиты окружающей среды.

Большое количество высокотемпературных дымовых газов, образующихся при высокотемпературном окислении, содержит огромную тепловую энергию. Прямые выбросы не только вызовут серьезные потери энергии, но и приведут к чрезмерной температуре дымовых газов на выходе из оборудования, что приведет к вторичному воздействию на окружающую среду;

RTO полностью восстанавливает тепловую энергию из высокотемпературных дымовых газов за счет периодического поглощения тепла и выделения регенеративной керамики, которая используется для предварительного нагрева поступающих промышленных отходящих газов, в результате чего температура отходящих газов достигает более 700 ℃ перед входом в камеру сгорания, что значительно снижает потребление вспомогательного топлива, необходимого для нагрева камеры сгорания;

Когда концентрация ЛОС в отходящих газах достигает определенного значения, тепло, выделяемое в результате реакции окисления, может удовлетворить потребности собственного предварительного нагрева и высокотемпературного окисления, реализуя «самоподдерживающееся горение» без дополнительного расхода вспомогательного топлива, что еще больше снижает затраты энергии предприятия;

Помимо предварительного нагрева отходящих газов, рекуперированное отходящее тепло также может быть преобразовано в пар через котел-утилизатор или в горячую воду через теплообменник для отопления цеха, технологического отопления и других целей, реализуя каскадное использование энергии и максимизируя преимущества энергосбережения.

Полный рабочий процесс с замкнутым контуром

The Регенеративный термический окислитель (РТО)имеет многокамерную структуру (основная трехкамерная конструкция) и обеспечивает непрерывную и стабильную работу за счет точного управления последовательностью переключения клапанов. Основной процесс работы разделен на три этапа:

1. Этап предварительного нагрева и рекуперации тепла:Промышленный отходящий газ поступает в первую регенеративную камеру через вытяжной вентилятор и предварительно нагревается регенеративной керамикой до температуры, близкой к температуре окисления, завершая первый этап утилизации отходящего тепла;

2. Стадия высокотемпературного окисления:Предварительно нагретый отходящий газ поступает в камеру сгорания, завершает высокотемпературное окисление и сжигание выхлопных газов при температуре 800–950 ℃, а летучие органические соединения полностью разлагаются до безвредных веществ; 3. Аккумулирование тепла и стандартная стадия выпуска: Очищенный высокотемпературный дымовой газ поступает во вторую регенеративную камеру, передает тепло регенеративной керамике для хранения, а затем охлажденный чистый дымовой газ выводится через дымоход до стандартного уровня.

После цикла оборудование меняет направление потока воздуха посредством переключения клапанов, и две регенеративные камеры поочередно выполняют функции аккумулирования тепла и предварительного нагрева. Специальная продувочная камера оборудована для предотвращения выхода непрореагировавших отходящих газов во время переключения клапана, обеспечивая непрерывную и стабильную работу оборудования, а также устойчивую очистку летучих органических соединений и высокоэффективную очистку.

Основные преимущества производительности и соответствия требованиям

Высокая эффективность очистки и стандартный сброс являются основными показателями производительности RTO, а также основным требованием предприятий к выбору этого оборудования.

Сверхвысокая эффективность очистки:Благодаря тщательному высокотемпературному окислению и стабильной работе регенеративной керамики, RTO может достичь степени удаления летучих органических соединений более 99%, что намного выше, чем национальные и местные стандарты выбросов по охране окружающей среды;

Гарантия стабильного соответствия:Оборудование оснащено полной системой онлайн-мониторинга, которая может в режиме реального времени отслеживать ключевые параметры, такие как концентрация отходящих газов на входе и выходе, температура камеры сгорания и температура регенеративной керамики. При изменении параметров система автоматически корректирует рабочее состояние, чтобы обеспечить постоянное нахождение оборудования в оптимальном рабочем состоянии и стабильный стандартный сброс очищенных отходящих газов, что помогает предприятиям избежать рисков, связанных с соблюдением экологических требований;

Сильная адаптивность:RTO может обрабатывать органические отходящие газы, содержащие серу, галоген и другие вещества, которые легко дезактивировать катализаторы, с более широким диапазоном применения, чем другие технологии очистки отходящих газов, такие как каталитическое сжигание. Он может адаптироваться к отходящим газам с большим объемом воздуха, средней и высокой концентрацией и различными компонентами.

Широкие сценарии применения

НашРегенеративный термический окислитель (РТО)широко используется в различных отраслях промышленности с выбросами ЛОС, особенно подходит для следующих сценариев:

Покрасочная промышленность:Отходящие газы, содержащие бензол и сложные эфиры, образующиеся в процессах напыления автомобилей и мебели. После обработки RTO степень удаления летучих органических соединений может достигать более 99%, а рекуперированное тепло можно использовать в процессе сушки с уровнем экономии энергии более 40%;

Полиграфическая промышленность:Толуол, этилацетат и другие отходящие газы, образующиеся при глубокой печати. После обработки RTO не только достигается стандартный выпуск, но и рекуперированное отходящее тепло можно использовать для сушки чернил, что значительно снижает эксплуатационные расходы предприятия;

Химическая и фармацевтическая промышленность:Органические отходящие газы, образующиеся в процессах химического синтеза, производства фармацевтических промежуточных продуктов и производства API;

Электроника, мебельная и другие отрасли промышленности:Отходящие газы ЛОС, образующиеся в производстве электроники, мебели, упаковке и полиграфии, а также в других производственных процессах.

Ценность энергосбережения и устойчивого развития

На фоне цели «двойного углерода» и все более строгих правил защиты окружающей среды,Оборудование регенеративного термического окислителя (RTO)имеет выдающиеся преимущества в энергосбережении и защите окружающей среды: По сравнению с традиционными мусоросжигательными заводами прямого нагрева, RTO имеет эффективность рекуперации тепла более 95%, что может значительно снизить потребление вспомогательной энергии, такой как природный газ и электричество, и ежегодно экономить значительные затраты на электроэнергию для предприятий;

Оборудование полностью разлагает летучие органические соединения посредством высокотемпературного окисления, избегая загрязнения твердыми отходами, вызванного заменой расходных материалов традиционными методами адсорбции, обеспечивая безвредную обработку загрязняющих веществ, защищая окружающую среду и снижая затраты предприятия на очистку окружающей среды;

Это не только помогает предприятиям достичь стандартного сброса промышленных отходов, но также помогает предприятиям сократить выбросы углекислого газа и способствует зеленой и низкоуглеродной трансформации предприятий.

Благодаря постоянному совершенствованию технологий защиты окружающей среды, нашиОборудование регенеративного термического окислителя (RTO)развивается в направлении интеллекта и модульности, что позволит еще больше повысить эффективность очистки, снизить эксплуатационные расходы, обеспечить более мощную поддержку зеленого развития промышленных предприятий и способствовать постоянному улучшению качества атмосферной среды.
