Очистка отходящих газов котлов на биомассе

Дымовые газы котлов, работающих на биомассе, содержат тяжелую пыль, высокую влажность, смолы, диоксид серы SO2 и оксиды азота (NOx). Он также несет в себе открытые искры, легко вызывает засорение фильтровальных мешков и коррозию оборудования.

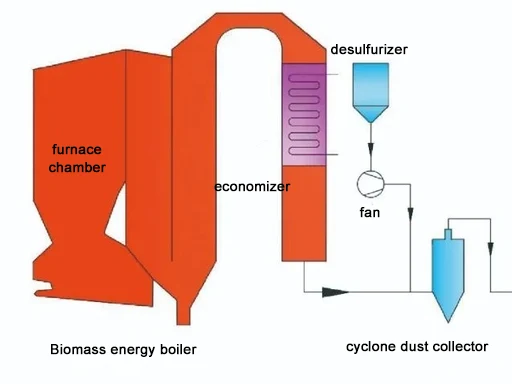

Стандартная последовательность лечения такова:Предварительная обработка → Удаление пыли → Десульфурация → Денитрификация → Устранение тумана и удаление белого тумана → Выгрузка.

1. Оборудование для предварительной обработки (предотвращает перегорание мешка, засорение и снижение нагрузки)

1.1 Пламегаситель

Функция: улавливает высокотемпературные искры и несгоревшие частицы углерода, чтобы защитить последующие фильтрующие рукава от выгорания.

Принцип работы: Гофрированные пластины из нержавеющей стали или лабиринтная структура улавливают частицы посредством инерционного столкновения.

Производительность: Удаляет более 90% искр.

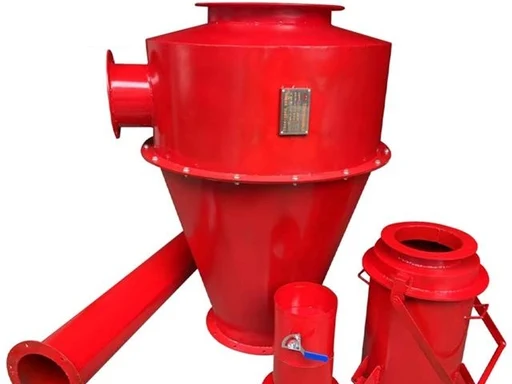

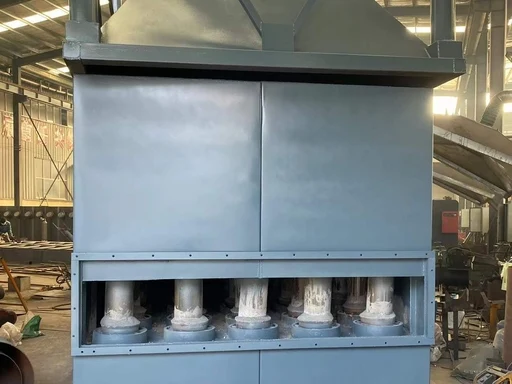

1.2 Циклонный пылесборник

Функция: Предварительное отделение крупных частиц размером более 50 мкм и древесной щепы для облегчения нагрузки на рукавные фильтры.

Принцип работы: Центробежная сила заставляет крупные частицы сталкиваться со стеной и падать в зольный бункер.

КПД: 70–85 %, концентрация пыли на выходе < 500 мг/м³. Особенности: Высокая термостойкость, износостойкость, простая конструкция и отсутствие риска засорения мешка.

1.3 Кондиционирование дымовых газов/впрыск инертного порошка

Функция: Введите порошок известняка или бикарбоната натрия для покрытия липкой смолы и пыли, избегая загрязнения и слеживания фильтровального мешка.

Применение: Топливо из биомассы с высокой вязкостью, высоким содержанием смол и воды, такое как солома, кора и влажная древесная щепа.

2. Пылеудаляющее оборудование (основной блок по соблюдению требований по выбросам)

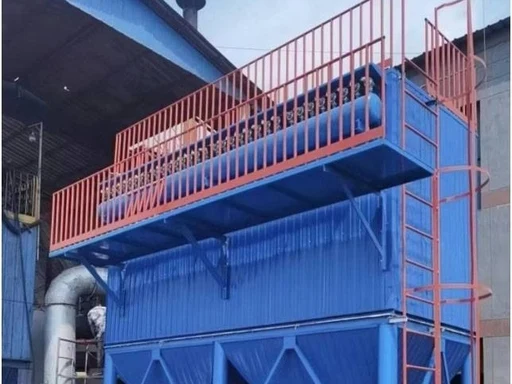

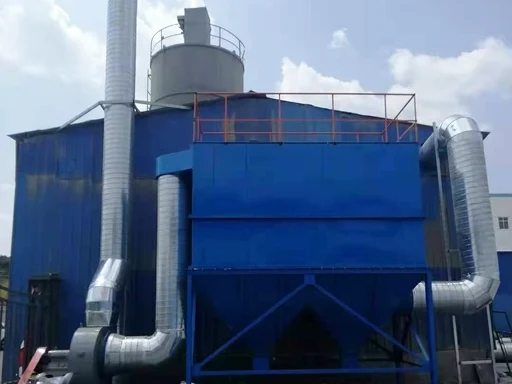

2.1 Импульсный рукавный пылесборник (основное решение)

Фильтрующий материал: мембранные фильтр-мешки из ППС/ПТФЭ (термостойкость до 220°C, кислотостойкость и защита от обрастания).

Принцип работы: внешняя фильтрация + импульсная струйная очистка низкого давления.

КПД: ≥99,9%, пыль на выходе ≤ 10 мг/м³ (всего 5 мг/м³).

Особенности: Зрелая и стабильная производительность, экономичность. Идеально подходит для котлов малого и среднего размера (1–20 т/ч).

2.2 Пылесборник с керамической фильтрующей трубкой

Основной компонент: керамические каталитические фильтрующие трубки (выдерживают 300–500°C, устойчивы к коррозии и необрастают).

Принцип работы: Интегрированная фильтрация и катализ для одновременного удаления пыли и денитрификации.

Эффективность: пылеудаление ＞ 99,9%, денитрификация ＞ 95%.

Особенности: Срок службы более 5 лет. Подходит для высоковязких, высокосернистых и крупнотоннажных котлов (свыше 20 т/ч).

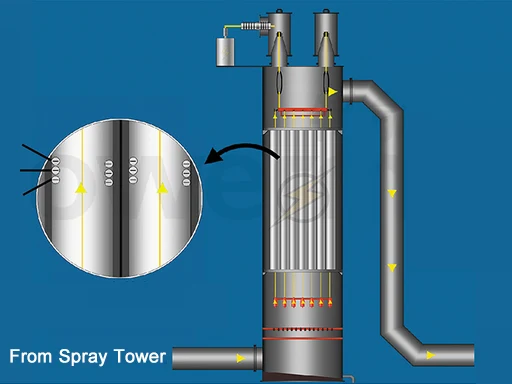

2.3 Мокрый электростатический фильтр (WESP)

Функция: усовершенствованная обработка концов PM2,5, кислотного тумана, смолы и тяжелых металлов.

Принцип работы: статическое электричество высокого напряжения в сочетании с промывкой водяной пленки, отсутствие повторного уноса пыли.

Эффективность: пыль на выходе ≤ 5 мг/м³, выбросы пыли практически нулевые.

Применение: Проекты, требующие сверхнизких выбросов, сильного белого тумана и сильных коррозионных дымовых газов.

3. Оборудование для десульфурации (удаление SO₂ и защита от коррозии)

3.1 Сухая десульфурация SDS (впрыскивание бикарбоната натрия)

Принцип работы: Бикарбонат натрия впрыскивается в высокотемпературный дымовой газ и реагирует с образованием сухого порошка сульфата натрия.

Эффективность: 85–95%.

Особенности: Отсутствие сброса сточных вод, низкая коррозия и небольшая занимаемая площадь. Подходит для котлов малых и средних размеров.

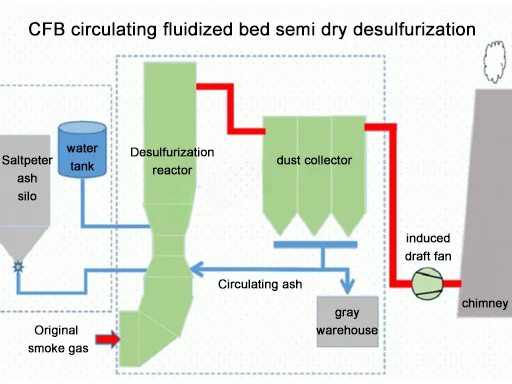

3.2 Полусухая десульфуризация с циркулирующим псевдоожиженным слоем

Принцип работы: Распыленная известковая суспензия реагирует с диоксидом серы внутри реактора.

Эффективность: 85–95%.

Особенности: Ограниченное образование сточных вод и побочные продукты многократного использования. Идеально подходит для котлов среднего размера.

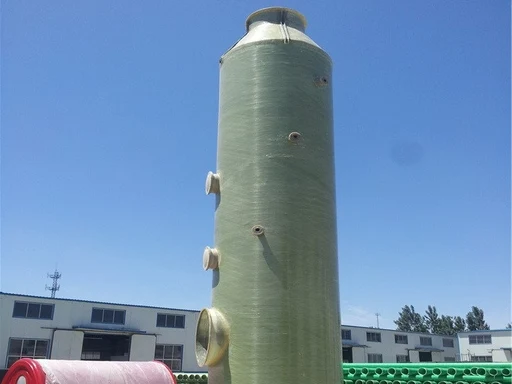

3.3 Мокрая десульфуризация (известняк-гипс/щелочной скруббер)

Принцип работы: раствор известняка или гидроксида натрия поглощает (SO2) внутри распылительных башен.

Эффективность: 95–98% с превосходной производительностью десульфурации.

Недостатки: Образует сточные воды, переносит капли воды и вызывает сильный белый туман; требуется антикоррозионная обработка.

Применение: Большие котлы, топливо с высоким содержанием серы и проекты со строгими требованиями по десульфурации.

4. Оборудование для денитрификации (удаление NOₓ для стандартных и сверхнизких выбросов)

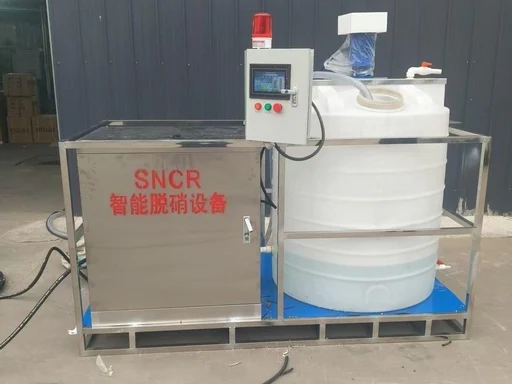

4.1 SNCR (селективное некаталитическое восстановление)

Установка: Печная температура 850–1100°C. Реагент: Аммиачная вода или раствор мочевины.

Принцип работы: аммиак реагирует с (NOx) с образованием азота и воды.

КПД: 40–70 %, выбросы (NOx) ниже 150 мг/м³.

Особенности: Низкие инвестиции и простота модернизации. Подходит для котлов малых и средних размеров.

4.2 SCR (селективное каталитическое восстановление)

Установка: После экономайзера, рабочая температура 180–380°С.

Принцип работы: (NOx) восстанавливается до азота с помощью аммиака и катализаторов.

Эффективность: 80–95 %, соответствует стандарту сверхнизких выбросов (ниже 50 мг/м³).

Недостатки: высокие инвестиции, необходимость катализатора и риск утечки аммиака.

4.3 Комплексное удаление пыли и NOₓ

Основной компонент: каталитические рукавные фильтры для синхронного удаления пыли и денитрификации SCR.

Рабочая температура: 210–230°С.

Эффективность: удаление пыли ≥99,9%, денитрификация ≥85%.

Особенности: Небольшая занимаемая площадь, экономия средств и отсутствие утечки аммиака. Оптимизирован для котлов, работающих на биомассе.

5. Оборудование для удаления тумана и белого тумана

5.1 Система устранения конденсационного белого тумана

Принцип работы: Охладите дымовой газ ниже точки росы, чтобы водяной пар конденсировался в жидкость, затем повторно нагрейте дымовой газ до 50–70°C, чтобы предотвратить повторное появление белого тумана.

Эффект: Устраняет видимый белый туман из труб, удаляет кислотный туман и уменьшает коррозию.

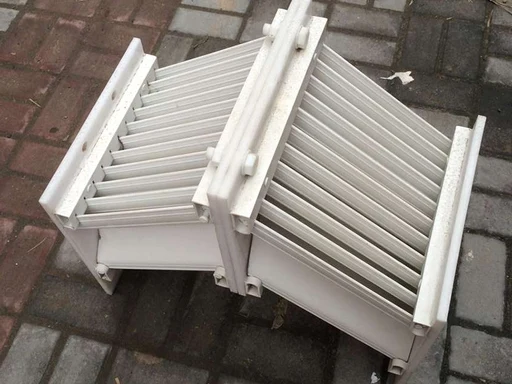

5.2 Гребенчатый/трубчатый туманоуловитель

Функция: Удаление капель воды и уноса гипса после мокрого обессеривания.

Эффект: Устранение белого тумана и уменьшение коррозии вентиляторов и стоек.

6. Вспомогательное оборудование (обязательно для полной системы)

· Вытяжной вентилятор: регулируемая частота, высокая температура и устойчивость к коррозии для преодоления сопротивления системы.

· Вытяжная труба: Устойчива к коррозии и высоким температурам, высота ≥ 15 м в соответствии с требованиями стандартов.

· Система онлайн-мониторинга: отслеживает твердые частицы (SO2), (NOx), температуру, влажность и содержание кислорода.

· Шкаф управления ПЛК: автоматическая работа, очистка при перепаде давления, сигнализация о неисправностях и удаленная передача данных.

7. Рекомендуемые конфигурации в зависимости от мощности котла

1–6 т/ч (малые котлы)

Пламегаситель → Циклонный пылесборник → Рукавный фильтр из ПТФЭ → SNCR → Устранение конденсата и белого тумана

Особенности: Низкие инвестиции, стабильное соответствие требованиям и простое обслуживание.

10–20 т/ч (средние котлы)

Пламегаситель → Циклонный пылесборник → Рукавный фильтр → Сухая десульфурация SDS → Комплексное удаление пыли и NOₓ → Устранение белого тумана

Характеристики: Отсутствие сточных вод, сверхнизкий уровень выбросов, адаптирован к дымовым газам биомассы высокой вязкости.

Свыше 25 т/ч (большие котлы/проекты со сверхнизкими выбросами)

SNCR → Циклонный пылесборник → Керамическая фильтрующая трубка → SCR → Мокрая десульфурация → WESP → Устранение белого тумана

Особенности: Совместный контроль множества загрязняющих веществ, долгосрочный стабильный сверхнизкий уровень выбросов.
