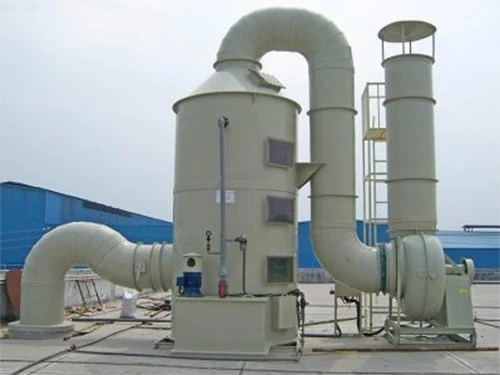

Трехкислотная система очистки отходящих газов

Смешанный кислотный отходящий газ в основном состоит из тумана серной кислоты (H2SO4), тумана соляной кислоты (HCl) и тумана азотной кислоты (NOx/NO2). Его широко производят в результате гальваники, травления, химической обработки, металлургии, анодирования алюминия и полировки металлов. Обладая сильной коррозионной активностью, высокой токсичностью и сильным раздражением, кислый газ легко образует аэрозоли белого дыма, которые повреждают производственное оборудование и ставят под угрозу здоровье человека.

Эта система, использующая технологии нейтрализации щелочного распыления, удаления тумана и глубокой очистки, является зрелой, надежной и экономичной и служит стандартным решением для борьбы с промышленным кислотным туманом.

Основной принцип и состав системы

1 принцип работы

Весь процесс зависит откислотно-щелочная нейтрализация, газожидкостный массоперенос и удаление тумана

Кислый отходящий газ поступает снизу башни и противоточно контактирует с раствором щелочи (гидроксид натрия/карбонат натрия), распыляемым сверху, для реакций нейтрализации:

Уплотнительные слои (полипропиленовые кольца Палля / кольца Heilex) расширяют площадь контакта газа с жидкостью, что повышает эффективность очистки. Расположенный сверху туманоуловитель улавливает унесенные капли жидкости и удаляет белый дым.

2 Стандартная 5-блочная система

1. Блок сбора газа:Закрытые колпаки и устойчивые к коррозии воздуховоды, эффективность сбора ≥95% для контроля неорганизованных выбросов.

2. Блок предварительной обработки:Механические туманоуловители и фильтры предварительной очистки удаляют крупные капли кислоты и пыль, защищая главную башню.

3. Главный блок очистки:Двухступенчатая щелочная насадочная колонна с распылением; первая ступень первичной нейтрализации, вторая тонкой очистки.

4. Блок удаления глубокого тумана:Дефлекторный/циклонный туманоуловитель (электрический туманоуловитель опционально), эффективность удаления тумана ≥99%.

5. Блок выхлопа и автоматического управления:Устойчивый к коррозии вентилятор из стеклопластика/ПП, вытяжная труба длиной 15 м, автоматическое дозирование химикатов с помощью ПЛК и блокировка контроля pH.

Основные преимущества (для предложений и торгов)

Высокоэффективная очистка для полного соответствия

● Удаление тумана соляной кислоты ≥98%, концентрация на выходе ≤5 мг/м³.

● Удаление тумана серной кислоты ≥95%, концентрация на выходе ≤10 мг/м³.

● Удаление тумана азотной кислоты ≥90%, концентрация на выходе ≤35 мг/м³. Полностью соответствует GB 16297 и местным стандартам сверхнизких выбросов во избежание штрафов.

Суперкоррозионная стойкость и низкие эксплуатационные расходы

Корпус, трубопроводы и уплотнения башни изготовлены из материалов FRP, PP и PVC, устойчивых к сильным кислотам и щелочам. Срок службы достигает 8–15 лет, что значительно больше, чем у углеродистой стали (1–2 года). Благодаря небольшому количеству изнашиваемых деталей требуется лишь регулярная дозаправка щелочным раствором и очистка упаковки. Конструкция с закрытой циркуляцией воды также экономит расход воды.

Безопасная эксплуатация и устранение белого дыма

Полностью закрытая конструкция с антистатическим заземлением предотвращает утечку газа и коррозию оборудования мастерской. Оснащен высокопроизводительными туманоуловителями (и дополнительными электрическими туманоуловителями) для полного удаления аэрозолей белого дыма и предотвращения жалоб общественности.

Широкая адаптируемость к различным условиям работы

Работает с одним или смешанным кислым газом, подходит для высокой концентрации, большого расхода воздуха, периодического и непрерывного производства. Модульная конструкция отличается небольшой занимаемой площадью (1/3 от традиционных мокрых систем) и быстрой установкой, подходит для новых и модернизированных производственных линий.

Улучшение условий труда и гигиены труда

Устраняет резкий кислотный запах и едкие дымы, улучшает видимость и предотвращает кислотные ожоги и респираторные заболевания. Отсутствие капель кислотной жидкости снижает производственные травмы и текучесть кадров.

Защищает последующее оборудование и сокращает затраты на ремонт

Фронтальное удаление тумана предотвращает коррозию и засорение вентиляторов, воздуховодов и дымоходов. Также защищает последующие активированный уголь и каталитические блоки от кислотной эрозии, продлевая срок их службы в 2–3 раза.

Плавное одобрение регулирующих органов

Разработан в соответствии с GB 16297 и GB 21900. Совместим с устройствами онлайн-мониторинга HCl, температуры и удаленной передачи данных на экологические платформы, обеспечивая бесперебойную ОВОС, получение разрешений на сброс и проверки.

Высокая рентабельность инвестиций

Низкие первоначальные инвестиции (всего 1/5 систем RTO). При эксплуатации потребляется лишь небольшое количество щелочного агента и электроэнергии, без необходимости частой замены расходных материалов. Это позволяет избежать крупных штрафов, остановок производства и потерь заказов, а вложения можно окупить в течение 1–2 лет.

Необходимость установки

Соблюдайте экологические нормы

Смешанные кислые отходящие газы отнесены к высокотоксичным и опасным загрязнителям. Прямой сброс или чрезмерные выбросы влекут за собой штрафы в размере 100 000–1 000 000 юаней, приостановку производства или даже отзыв разрешений на сброс. Эта система является обязательной для утверждения и эксплуатации проекта. Ранняя установка позволяет избежать дорогостоящей модернизации по мере ужесточения политики.

Гарантия нормального производства

Сильная кислотная коррозия быстро повреждает стальные конструкции, двигатели и электрические компоненты. Непереработанный кислый газ вызывает частые закупорки и утечки трубопроводов, что приводит к регулярным простоям и огромным потерям продукции. Кислотный дым и скользкая почва также затрудняют работу и увеличивают текучесть кадров.

Соответствовать требованиям аудита клиентов

Соблюдение экологических требований является основным требованием для заказов от автозапчастей, электроники, оборудования и внешнеторговых клиентов. Стандартная очистка отходящих газов помогает поддерживать корпоративный имидж и конкурентоспособность на рынке.

Защитите здоровье сотрудников и юридические риски

Вдыхание кислотного тумана может вызвать ожоги дыхательных путей, отек легких и другие серьезные заболевания. Длительное воздействие вызывает споры о профессиональных заболеваниях и высокие риски компенсации. Установка системы выполняет корпоративную социальную ответственность.

Адаптироваться к все более строгим стандартам

Все больше регионов ввели более строгие сверхнизкие пределы выбросов кислотного тумана. Единовременная полная реконструкция предотвращает повторные инвестиции и списание оборудования в будущем.

Профессиональная терминология (для документов и рекламы)

Условия использования оборудования

Трехкислотная система очистки отходящих газов, башня распыления кислотного тумана, насадочный скруббер, очистная колонна из стеклопластика, распылительная башня из полипропилена, электрический туманоуловитель, сухой адсорбционный блок SDG, адсорбер с активированным углем, коррозионностойкий вентилятор, автоматическая система дозирования ПЛК, онлайн-монитор pH, колпак для сбора газа, кислотостойкий воздуховод, вытяжная труба

Условия процесса

Кислотно-щелочная нейтрализация, газожидкостный противоток, насадочный массоперенос, очистка кислотного тумана, удаление тумана и устранение белого дыма, денитрификация, коррозионностойкая конструкция, закрытая циркуляция, автоматическое дозирование, блокировка pH, сбор неорганизованных выбросов, организованный сброс, модульная интеграция

Условия применения

Кислотный туман гальваники, отходящие газы травления, выхлопные газы анодирования алюминия, смешанные кислотные дымы для полировки металлов, химические кислые газы, дымовые газы металлургического травления, высококоррозионные отходящие газы, токсичные и вредные газы

Соответствие требованиям и ценностные условия

Комплексный стандарт выбросов загрязнителей воздуха, принятие ОВОС, разрешение на выбросы, экологическая инспекция, сокращение, экологически чистый завод, более чистое производство, гигиена труда, защита от коррозии, снижение затрат и повышение эффективности

Рекомендуемые конфигурации в зависимости от рабочего состояния

1. Небольшая установка/одна машина (небольшие гальванические и травильные ванны)

Закрытый сбор газа → Удаление предварительного тумана → Одноступенчатая распылительная башня из ПП → Туманоуловитель → Вентилятор из стеклопластика → Дымовая труба длиной 15 м

Особенности: Низкая стоимость, простота обслуживания, стабильная совместимость при небольшом расходе воздуха и газе низкой концентрации.

2. Средний масштаб/множественные резервуары (анодирование алюминия, линии травления оборудования)

Закрытый сбор газа → Механическое удаление тумана → Двухступенчатая распылительная колонна из стеклопластика (щелочной раствор + восстановитель) → Электрический туманоуловитель → Адсорбция активированным углем → Вентилятор → Дымоход

Особенности: Полная совместимость со всеми типами кислотного тумана, полное удаление белого дыма, подходит для среднего и большого воздушного потока и газа со средней и высокой концентрацией.

3. Большая непрерывная производственная линия (химические, металлургические и крупные травильные цеха)

Сбор газа → Предварительная очистка охлаждения → Двухступенчатая распылительная башня → Электрический туманоуловитель → RCO (денитрификация + удаление летучих органических соединений) → Онлайн-мониторинг → Дымоход

Особенности: Сверхнизкий уровень выбросов, отсутствие вторичного загрязнения; предпочтительное решение для предприятий, находящихся под ключевым экологическим надзором.
