Органическая очистка отходящих газов для машин горячей высадки

Выхлопные газы, образующиеся в процессе горячей ковки, имеют высокую температуру (150–400°C), масляный туман высокой концентрации, липкие мелкие частицы PM2,5, летучие органические соединения (общие неметановые углеводороды), графит и металлическую пыль. Органическая очистка отходящих газов для машин с горячей высадкой склонна к засорению трубопровода и вызывает открытое пламя и искры, что создает опасность пожара.

Стандартный рабочий процесс лечения определяется как:Сбор газа → Перехват и охлаждение пламени → Удаление масляного тумана → Очистка ЛОС → Стандартный сброс.

1. Оборудование для сбора и предварительной обработки (безопасность и защита от засорения)

1.1 Закрытый газовый колпак и система трубопроводов

Функция: Полностью улавливает масляный дым и туман из ковочных головок, форм и зон впрыска масла, чтобы контролировать неорганизованные выбросы.

Тип: Полузакрытые/полностью закрытые вытяжки, оснащенные мягкими шторами, устойчивыми к высоким температурам.

Ключевые моменты: Поддерживайте скорость воздушного потока на уровне 8–15 м/с во избежание скопления масла и обратного потока искр.

1.2 Пламегаситель и охладитель

Функция: блокирует высокотемпературные искры и оксидные отложения, а также охлаждает дымовые газы с 300–400°C до температуры ниже 180°C для защиты оборудования, расположенного ниже по потоку, от возгорания и выгорания.

Принцип работы: Лабиринтная структура или гофрированные пластины из нержавеющей стали в сочетании с теплообменом воздушного/водяного охлаждения.

Особенности: устойчивость к высоким температурам, подавление пламени, защита от образования масляных шламов и специальные отверстия для очистки золы.

1.3 Предварительный фильтр

Функция: Улавливает крупные капли масла, графитовую пыль и оксидные отложения, чтобы снизить нагрузку на электростатические агрегаты и агрегаты с активированным углем.

Фильтрующий материал: многоразовая и моющаяся металлическая сетка + хлопок из стекловолокна.

Производительность: Удаляет 50–80 % крупных капель масла и предотвращает загрязнение расположенных ниже по потоку электродных пластин и фильтрующих материалов.

2. Оборудование для очистки масляного тумана (удаление масляного тумана и частиц PM2,5)

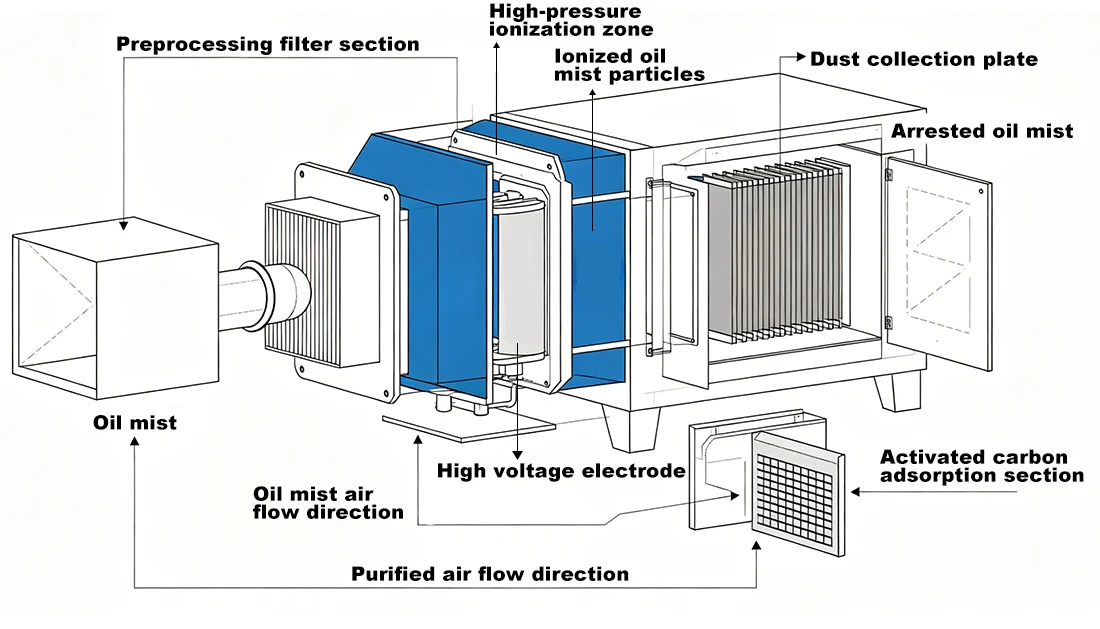

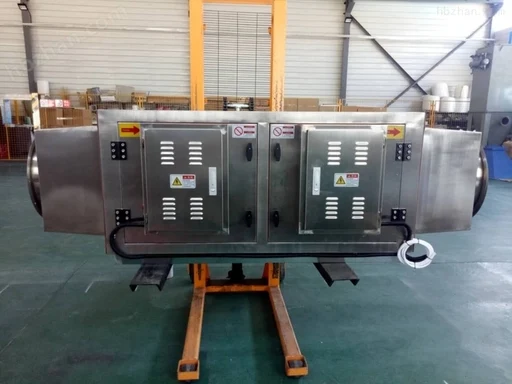

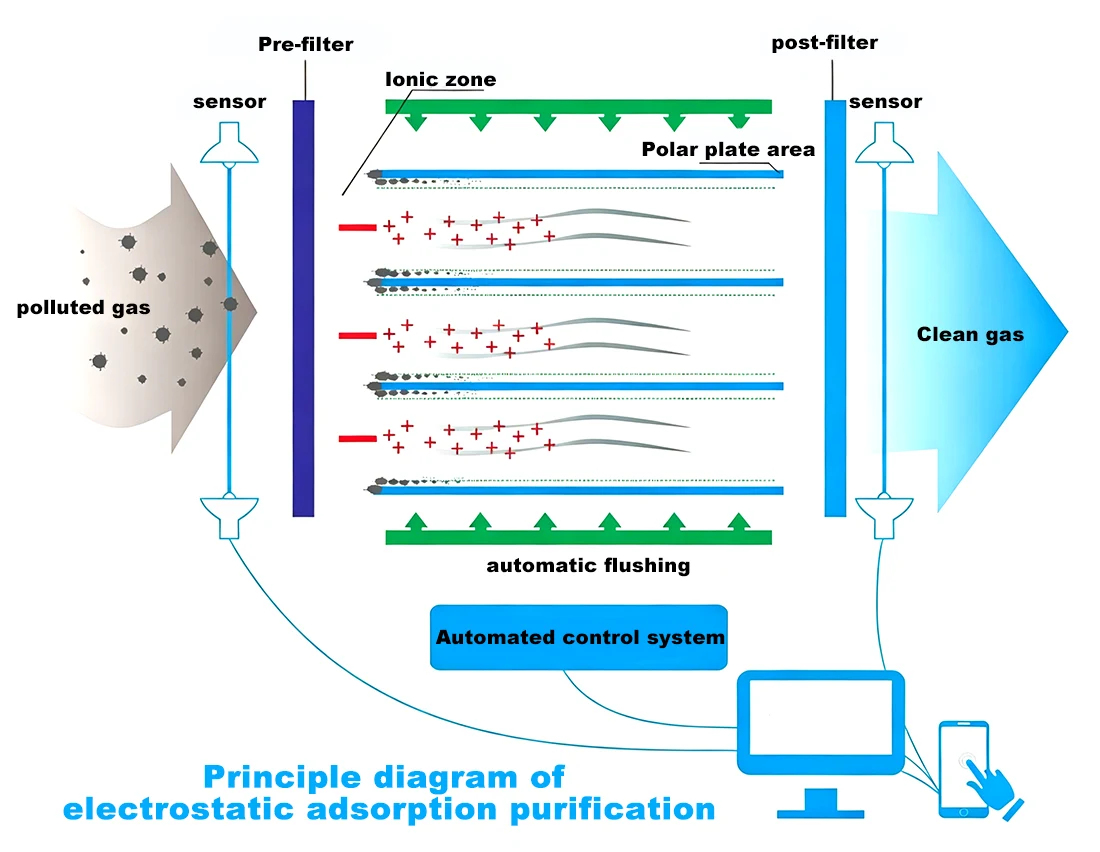

2.1 Высоковольтный электрофильтр (ESP, основное решение)

Принцип работы: ионизация газа и сбор частиц. Под действием электрического поля высокого напряжения 12–16 кВ заряженный масляный туман прилипает к электродным пластинам и под действием силы тяжести стекает в поддон для сбора масла.

Эффективность: удаление масляного тумана ≥95%, удаление PM2,5 ≥90%; концентрация масляного тумана на выходе ≤5 мг/м³.

Особенности: Выдерживает температуру до 180°C, низкий перепад давления, отработанное масло подлежит вторичной переработке, низкие эксплуатационные расходы, идеально подходит для удаления густого масляного тумана от горячей ковки.

2.2 Динамический центробежный сепаратор масляного тумана

Принцип работы: высокоскоростное вращающееся рабочее колесо создает центробежную силу для отделения масляного тумана, который собирается вдоль стенок корпуса.

Эффективность: 70–85 %, подходит для предварительной обработки крупных капель масла высокой концентрации.

Особенности: Никаких расходных материалов, максимальная рабочая температура 120°C, простота обслуживания.

2.3 Мокрый скруббер

Принцип работы: распыляйте воду или щелочную жидкость для улавливания масляного тумана и пыли, одновременно охлаждая дымовые газы и удаляя небольшую часть летучих органических соединений.

Эффективность: удаление масляного тумана 80–90%, удаление пыли более 90%.

Недостатки: Образует нефтесодержащие сточные воды и может замерзнуть зимой; требует регулярного дозирования химикатов.

Применение: Сценарии с очень густым масляным туманом и резкими запахами.

3. Оборудование для очистки ЛОС (неметановых углеводородов) (контроль запаха и соблюдение требований)

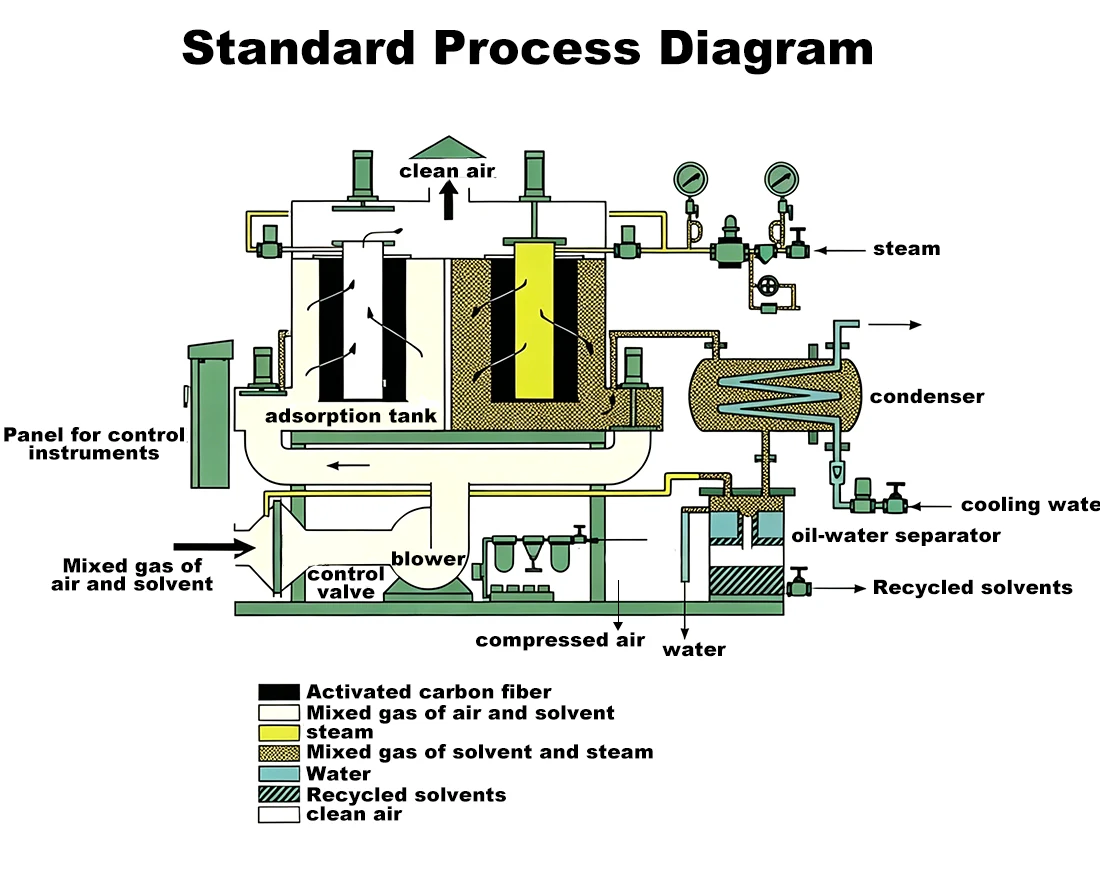

3.1 Адсорбер из активированного угля (широко используемый для летучих органических соединений с низкой концентрацией)

Принцип работы: ЛОС и запахи улавливаются микропорами активированного угля.

Эффективность: общее удаление неметановых углеводородов ≥90%, соответствие пределу выбросов ≤60 мг/м³ (в некоторых регионах применяются более строгие стандарты).

Особенности: Низкие инвестиции, быстрая установка. Подходит для ЛОС с низкой и средней концентрацией, образующихся при горячей ковке; замена или регенерация углерода требуется периодически.

3.2 УФ-фотокаталитическое окисление (вспомогательная дезодорация)

Принцип работы: УФ-свет и катализаторы разлагают летучие органические соединения на углекислый газ и воду, главным образом для устранения запаха.

Эффективность: удаление летучих органических соединений 50–70%. Не может использоваться отдельно для соблюдения требований, только для постэтапной дезодорации.

Особенности: Никаких расходных материалов, низкие эксплуатационные расходы, легкий контроль запаха.

3.3 Каталитическое окисление (CO, для летучих органических соединений средней и высокой концентрации)

Принцип работы: Катализаторы из драгоценных металлов обеспечивают низкотемпературное (250–350°C) окислительное разложение летучих органических соединений.

Эффективность: ≥95% без вторичного загрязнения, что обеспечивает долгосрочное стабильное соблюдение требований.

Особенности: Умеренные эксплуатационные расходы при необходимости электрического обогрева; подходит для непрерывных производственных линий.

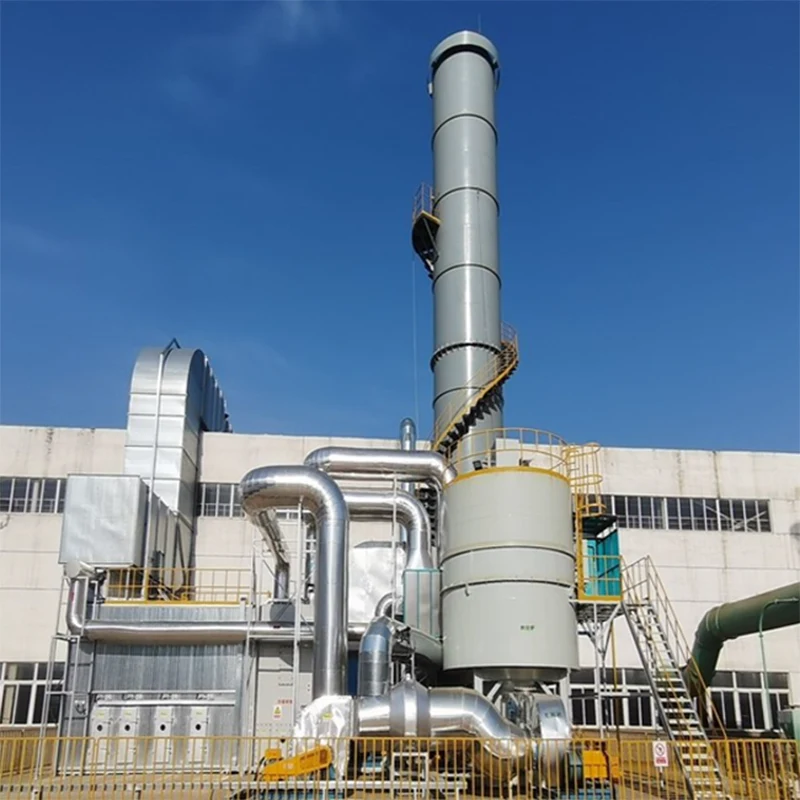

3.4 Регенеративный термический окислитель (RTO, для высокой концентрации и большого расхода воздуха)

Принцип работы: Керамические регенераторы предварительно нагревают дымовые газы, а ЛОС полностью окисляются при температуре 750–820°C с эффективностью рекуперации тепла более 95%.

Эффективность: ≥98%. Идеально подходит для крупномасштабных линий горячей штамповки и работы с летучими органическими соединениями высокой концентрации.

Недостатки: высокие капитальные затраты, большая занимаемая площадь и необходимость дополнительного снабжения природным газом.

4. Последующая обработка и вспомогательное оборудование (стабильная работа и безопасность)

1. Туманоуловитель/отражательная пластина: удаляет остатки воды и капель масла из скрубберов и конденсаторов, предотвращая накопление масла в вентиляторах и капание из дымохода.

2. Высокотемпературный, устойчивый к коррозии, вытяжной вентилятор: рассчитан на температуру 180°C, с возможностью преобразования частоты, преодолевает сопротивление системы и предотвращает утечку масла и самовозгорание.

3. Выхлопная труба длиной 15 м: углеродистая или нержавеющая сталь с антикоррозийным покрытием, соответствующая национальному стандарту GB 16297.

4. Система онлайн-мониторинга: отслеживает общее количество неметановых углеводородов, твердых частиц, температуру, влажность и содержание кислорода; данные загружаются на платформы экологического надзора в режиме реального времени.

5. Система автоматического управления ПЛК: поддерживает автоматический запуск/остановку, сигнализацию перепада давления, блокировку температуры, защиту от пламени и взрыва, а также удаленную передачу неисправностей.

5. Рекомендуемые конфигурации системы в зависимости от рабочего состояния

5.1 Одиночная/малая производственная линия (1–3 ковочных станка, масляный туман от низкого до среднего)

Закрытый сбор газа → Пламегаситель и охладитель → Фильтр предварительной очистки → ЭФ → Адсорбер с активированным углем → Вытяжной вентилятор → Дымоход длиной 15 м

Особенности: Экономичность, полная совместимость с масляным туманом и летучими органическими соединениями, отличная дезодорация и простота обслуживания.

5.2 Производственная линия среднего и крупного размера (4–10 ковочных станков, густой масляный туман и запах)

Закрытый газосборник → Пламегаситель и охладитель → Металлический сетчатый фильтр предварительной очистки → ЭФ → Адсорбер с активированным углем → УФ-фотокаталитический блок → Вытяжной вентилятор → Дымоход

Особенности: Стабильная обработка густого масляного тумана, отсутствие дыма в мастерской и низкий риск жалоб со стороны общественности.

5.3 Большая непрерывная производственная линия (более 10 ковочных машин, летучие органические соединения с высокой концентрацией)

Сбор газа → Пламегаситель и охладитель → ЭФ → Концентратор активированного угля → Каталитическое окисление (CO) → Дымоход

Особенности: Долгосрочные сверхнизкие выбросы, отсутствие вторичного загрязнения, специально для предприятий, находящихся под ключевым экологическим надзором.

6. Основные преимущества продукта (для предложений и тендерной документации)

1. Эффективное удаление масляного тумана: ESP служит основным оборудованием, обеспечивая удаление ≥95% масляного тумана и ≥90% удаления PM2,5, исключая рассеивание дыма и скопление масла на земле в мастерских.

2. Стабильное соответствие требованиям по содержанию летучих органических соединений: технология использования активированного угля или CO гарантирует, что общее количество неметановых углеводородов соответствует GB 16297 и местным стандартам выбросов.

3. Защита от воспламенения и взрыва. Встроенная защита от пламени, охлаждение и антистатическая конструкция предотвращают попадание искр в оборудование и самовозгорание скопившегося масла.

4. Защита оборудования и низкие эксплуатационные расходы. Передние блоки улавливают масляный шлам и пыль, чтобы избежать засорения и коррозии трубопроводов и вентиляторов, что сокращает частоту технического обслуживания и снижает затраты.

5. Улучшение условий труда и гигиены труда: устраняются резкие испарения и улучшается видимость, снижаются профессиональные заболевания и текучесть кадров.

6. Соблюдение нормативных требований и предотвращение жалоб. Организованные выбросы и онлайн-мониторинг помогают пройти ОВОС, разрешение на сброс и экологические проверки без жалоб со стороны общественности.

7. Переработка отработанного масла для снижения затрат. Собранное отработанное масло можно перерабатывать и повторно использовать для компенсации эксплуатационных расходов.

8. Модульная конструкция: компактная конструкция и быстрая установка, подходят для новых и существующих производственных линий без нарушения нормального производства.

7. Необходимость установки.

· Строгие экологические нормы: дымы горячей ковки и летучие органические соединения являются основными контролируемыми загрязнителями. Прямые сбросы или чрезмерные выбросы влекут за собой штрафы в размере от 100 000 до 1 000 000 юаней или остановку производства. Система очистки является обязательным условием соблюдения нормативных требований.

· Гарантия нормального производства: сильный дым, плохая видимость и скользкие замасленные полы затрудняют работу, увеличивают производственные травмы и вызывают высокую текучесть кадров.

· Снижение затрат на отказ и ремонт оборудования: нефильтрованный масляный туман приводит к засорению труб, коррозии и возгоранию, что приводит к ежегодным затратам на техническое обслуживание в десятки тысяч юаней. Система эффективно позволяет избежать таких потерь.

· Поддержка проверок клиентов: соблюдение требований по охране окружающей среды является основным требованием для заказов от автозапчастей, оборудования и внешнеторговых клиентов. Надежные решения по обработке помогают сохранить бизнес.

· Адаптируйтесь к ужесточению политики: правила в отношении ЛОС и дыма становятся все более строгими с каждым годом. Ранняя установка обеспечивает однократное соблюдение требований и позволяет избежать дорогостоящей модернизации в дальнейшем.

8. Профессиональная терминология (для технической документации и рекламы)

Условия использования оборудования

Очиститель дыма горячей штамповки, высоковольтный электрофильтр (ESP), пламегаситель и охладитель, фильтр предварительной очистки, центробежный сепаратор масляного тумана, мокрый скруббер, адсорбер с активированным углем, установка УФ-фотокаталитического окисления, каталитическое окисление (CO), регенеративный термический окислитель (RTO), туманоуловитель, высокотемпературный вентилятор, автоматическое управление ПЛК, онлайн-мониторинг ЛОС

Условия процесса и технологии

Высокотемпературная очистка дыма, Очистка масляного тумана, Снижение содержания летучих органических соединений, Соответствие требованиям по содержанию неметановых углеводородов, Удаление PM2,5, Защита от пламени и взрыва, Охлаждение и коагуляция, Электростатическая адсорбция, Каталитическое окисление, Низкотемпературное сжигание, Переработка отработанного масла, Сбор неорганизованных выбросов, Организованный сброс, Защита от обрастания и засорения

Соответствие требованиям и ценностные условия

Комплексный стандарт выбросов загрязняющих веществ в воздух, принятие ОВОС, разрешение на сброс, экологический контроль, соблюдение требований по дыму, сокращение выбросов ЛОС, экологически чистый завод, более чистое производство, гигиена труда, гарантия производства, снижение затрат и повышение эффективности
