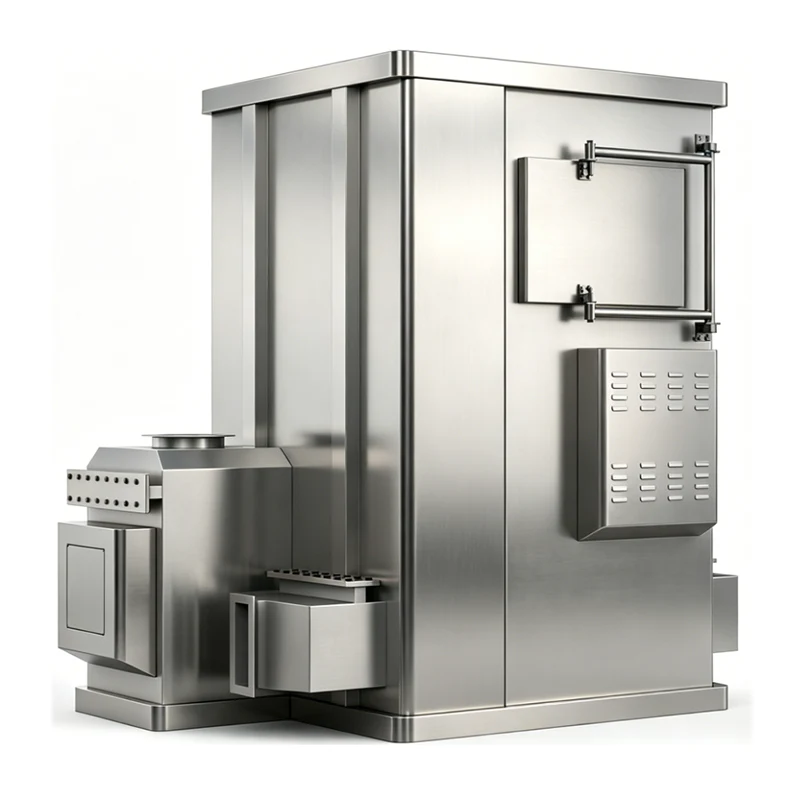

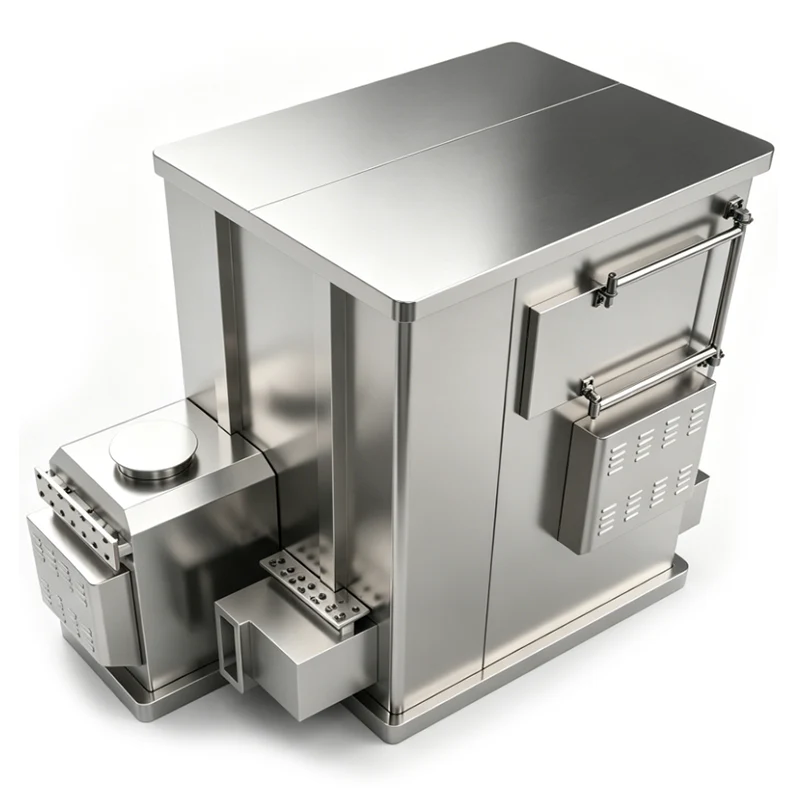

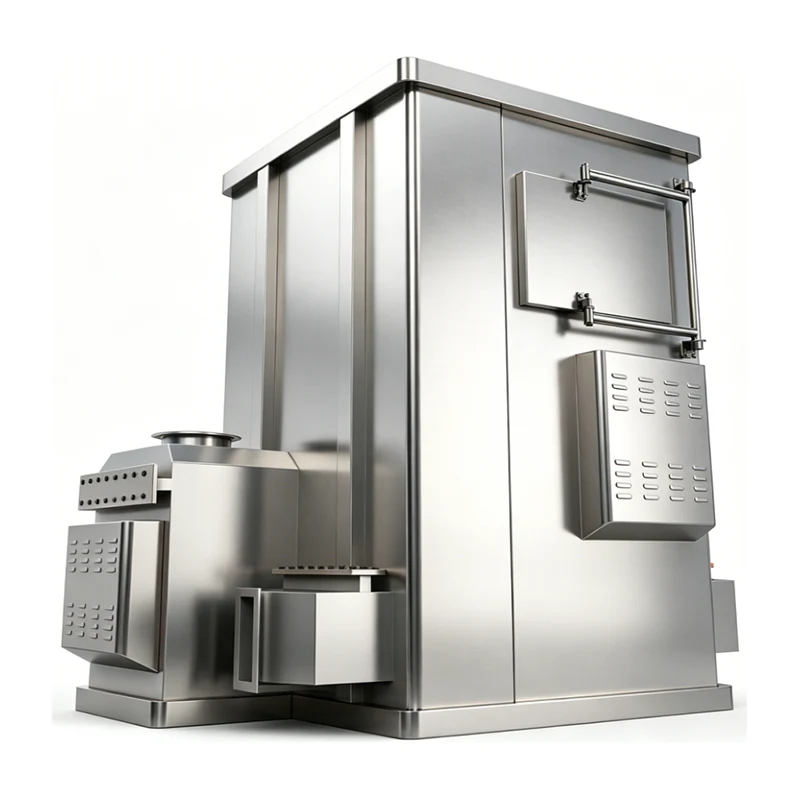

Двухступенчатая теплообменная печь для окисления CO

Двухступенчатая печь для окисления CO с теплообменом Defaee представляет собой интегрированную систему защиты окружающей среды и энергосбережения, сочетающую каталитическое окисление CO, двухступенчатую высокоэффективную рекуперацию тепла, сжигание природного газа под низким давлением и интеллектуальное управление. Он предназначен для очистки промышленных выхлопов, содержащих CO, и рекуперации отходящего тепла в металлургии, химической промышленности, производстве строительных материалов и смежных отраслях.

Разработанная компанией DeFa Environmental Equipment (Ningbo) Co., Ltd. — технологически ориентированным производителем с более чем 20-летним опытом работы в области высоковольтных источников питания, плазменных систем и борьбы с выбросами летучих органических соединений — эта печь использует двухступенчатую пластинчатую теплообменную структуру для ступенчатой ​​рекуперации тепловой энергии из высокотемпературных дымовых газов. Обеспечивая безвредное окисление CO, он одновременно обеспечивает высокоэффективное использование тепловой энергии. В конструкции приоритет отдается соблюдению экологических требований, снижению энергопотребления и стабильной долгосрочной работе.

Основной принцип работы

1. Каталитическое окисление CO.

После предварительной обработки (очистки от пыли и тушения пожара) CO-содержащие промышленные выбросы попадают в реакционную камеру печи. Под действием катализаторов из благородных металлов (платина-палладий) при относительно низкой температуре 450–480°С протекает каталитическая реакция окисления, превращающая токсичный CO в нетоксичный CO₂.

Реакция: 2CO + O₂ → 2CO₂ (катализатор, 450–480°С).

Этот беспламенный процесс повышает эксплуатационную безопасность и может одновременно разлагать следы летучих органических соединений (ЛОС), присутствующих в потоке выхлопных газов, помогая пользователям соблюдать национальные и международные требования по выбросам.

2. Двухступенчатый теплообмен.

Во встроенных двухступенчатых пластинчатых теплообменниках используется конструкция ступенчатого охлаждения и градиентного теплообмена для максимизации рекуперации отходящего тепла из высокотемпературных дымовых газов после реакции:

1. Теплообмен первой ступени:Высокотемпературный дымовой газ с температурой около 480°C поступает в пластинчатый теплообменник первой ступени, передавая тепло противотоком поступающим низкотемпературным выхлопным газам. Температура дымовых газов снижается до 240–260°С, а входящий газ предварительно нагревается до 200–220°С, что снижает энергозатраты природного газа, необходимые для последующего нагрева.
2. Теплообмен второй ступени:Предварительно охлажденный дымовой газ затем поступает в теплообменник второй ступени, где далее передает тепло свежему воздуху или другой низкотемпературной среде. Температура дымовых газов снижается до уровня ниже 120°C, что позволяет достичь степени рекуперации отходящего тепла более 75 %, что значительно выше, чем в одноступенчатых конструкциях.
3. Регулирование температуры:После теплообмена три комплекта воздушных заслонок точно модулируют дымовые газы, поддерживая стабильную температуру на выходе около 80°C, тем самым избегая нагрузки на оборудование или теплового загрязнения, вызванного чрезмерной температурой.

3. Сжигание природного газа при низком давлении.

В состав системы входит установка сжигания природного газа низкого давления, давление подачи газа которого регулируется в пределах 0,02–0,05 МПа в соответствии с типичными условиями промышленного газа низкого давления. После точного дозирования через редукционный клапан, фильтр и расходомер природный газ поступает в горелку, тщательно смешивается с воздухом для горения и сгорает при низкой температуре внутри печи, обеспечивая стабильное тепло для каталитической реакции.

Конструкция сгорания при низком давлении исключает риски безопасности, связанные с системами высокого давления. Эффективность сгорания превышает 99%, в то время как концентрации выбросов NOₓ и CO в дымовых газах остаются значительно ниже обычных нормативных пределов. Эксплуатационные затраты обычно на 30–40 % ниже, чем у сопоставимых решений по электрическому отоплению.

Структура основного оборудования

1. Сборка печи

Корпус печи имеет двухслойную конструкцию: жаростойкую углеродистую сталь, футерованную изоляционным слоем из силиката алюминия. Внутренняя оболочка выдерживает температуру до 600°C, а температура внешней поверхности поддерживается на уровне ≤50°C для минимизации тепловых потерь. Печь разделена на пять функциональных секций — входную секцию, секцию предварительного нагрева, секцию каталитической реакции, секцию двухступенчатого теплообмена и вытяжную секцию — и сварена как единое целое для обеспечения превосходной герметизации. Встроенный порт сброса давления обеспечивает автоматическую защиту от избыточного давления.

2. Модуль двухступенчатого теплообмена.

Ядро системы рекуперации тепла состоит из двухступенчатых высокоэффективных пластинчатых теплообменников, изготовленных из нержавеющей стали 304, обеспечивающих высокую термостойкость, коррозионную стойкость и надежную теплопередачу. Теплообменники расположены последовательно с промежуточными направляющими пластинами для обеспечения равномерного распределения дымовых газов. Оптимизированное расстояние между пластинами снижает сопротивление дымовых газов и потребление энергии вентилятором. Модуль спроектирован так, чтобы его можно было легко разобрать и очистить, аккумулируя потоки выхлопных газов, содержащие пыль.

3. Система сжигания природного газа низкого давления.

Эта подсистема состоит из трубопровода природного газа, редукционного клапана низкого давления, газового фильтра, клапана регулирования расхода, горелки, устройства зажигания и детектора пламени. Редукционный клапан стабилизирует давление газа на уровне 0,02–0,05 МПа, а проточный клапан позволяет точно дозировать топливо. Пористая инжекторная горелка обеспечивает тщательное смешивание газа и воздуха. Устройство автоматического розжига и датчик пламени в реальном времени немедленно отключают подачу газа в случае исчезновения пламени, чтобы предотвратить утечку.

4. Система каталитической реакции

Система включает слой катализатора на основе сотовой керамической подложки, нагруженной платино-палладиевыми катализаторами из благородных металлов, характеризующихся противоотравляющими свойствами, жаропрочностью и типовым сроком службы 2–3 года. Внутри печи установлено как минимум пять датчиков температуры для мониторинга критических температурных точек в режиме реального времени, точно контролируя температуру реакции в диапазоне 450–480°C. Это обеспечивает степень конверсии CO ≥99%.

5. Интеллектуальная система управления.

Система управления на базе ПЛК с интерфейсом сенсорного экрана объединяет контроль температуры, мониторинг давления, блокировки газовой безопасности, сигнализацию о неисправностях и запись данных. Он поддерживает полностью автоматическую работу с запуском/остановкой одной кнопкой и автоматической регулировкой расхода газа и открытия заслонки. Система постоянно контролирует перепад давления, давление газа и состояние пламени; при обнаружении любой неисправности он запускает автоматические сигналы тревоги и последовательность отключений. Также поддерживаются функции удаленного мониторинга и загрузки данных. Алгоритмы управления совершенствуются на основе полевых данных DeFa, собранных за два десятилетия, что повышает стабильность и снижает необходимость ручного вмешательства.

6. Вспомогательная система безопасности

• Огнегасители и пылесборникикак на входе, так и на выходе изолируйте производственную линию от очистного оборудования и улавливайте твердые частицы, предотвращая обратный эффект и засорение.
• Порт сброса давлениявзрывозащищенная диафрагма в верхней части реакционной камеры автоматически сбрасывает давление в сценариях избыточного давления.
• Надежное заземлениеМеталлического корпуса с сопротивлением заземления ≤4 Ом предотвращает накопление статического электричества и опасность поражения электрическим током.

Ключевые преимущества производительности

1. Высокая эффективность очистки и соответствующий уровень выбросов.

Степень каталитической конверсии CO достигает ≥99%, при этом концентрация выбросов CO обычно составляет ≤50 мг/м³. Достигается одновременное удаление ЛОС. Система сжигания природного газа низкого давления обеспечивает выбросы NOₓ ≤100 мг/м³, без черного дыма и запаха. Производительность проверена в стандартных промышленных условиях и соответствует нормам, например, регулирующим выбросы загрязнителей воздуха из промышленных печей.

2. Превосходная рекуперация отходящего тепла и экономия энергии.

Двухступенчатая пластинчатая теплообменная конструкция обеспечивает степень рекуперации отходящего тепла ≥75%, сокращая потребление природного газа на 20–25% по сравнению с одноступенчатыми конфигурациями теплообмена. Температура дымовых газов на выходе поддерживается на уровне ≤120°C. Регенерированное тепло может быть использовано для подогрева входящего газа, горячего водоснабжения или отопления объекта, что позволяет использовать каскадную энергию.

3. Работа при низком давлении и высокая надежность.

Работа на природном газе низкого давления (0,02–0,05 МПа) существенно снижает риски утечек. Множественные блокировки безопасности, включая защиту от возгорания, перегрева, избыточного давления и заземления, обеспечивают комплексную безопасность процесса. Конструкция двухступенчатого теплообменника с резервированием позволяет продолжать работу, даже если одна ступень требует обслуживания.

4. Интеллектуальное управление и низкие эксплуатационные расходы.

Полностью автоматическое управление ПЛК обеспечивает работу без присмотра. Отображение параметров в реальном времени и автоматическая диагностика неисправностей облегчают быстрое устранение неисправностей. Съемная конструкция теплообменника и легко заменяемый катализатор сокращают затраты на техническое обслуживание. Общий срок службы оборудования оценивается в 10–15 лет при нормальных условиях эксплуатации.

5. Широкая адаптируемость

Печь предназначена для очистки промышленных выхлопов с концентрацией CO в диапазоне 0,5–5% и температурой на входе 100–300°C, что делает ее пригодной для отходящих газов доменной печи, хвостовых газов химического синтеза, печных выхлопов и аналогичных технологических потоков. Он напрямую интегрируется со стандартными промышленными газопроводами низкого давления, не требуя модернизации системы высокого давления.

Технические характеристики (стандартная модель)

Руководство по установке и вводу в эксплуатацию

1. Требования к установке

1. Устанавливать на плоский бетонный фундамент несущей способностью ≥5 т/м²; оставьте не менее 1,5 м пространства для обслуживания вокруг оборудования.
2. В газопроводах должны использоваться стальные бесшовные трубы со сварными соединениями, которые должны пройти испытание на герметичность (0,1 МПа, 30 мин при отсутствии утечек).
3. Обеспечьте надежное заземление оборудования с помощью желто-зеленого заземляющего провода сечением ≥4 мм² и сопротивлением заземления ≤4 Ом.
4. Используйте гибкие соединения на впускных и выпускных воздуховодах, чтобы предотвратить повреждение от вибрации.
5. Установите манометры дифференциального давления на входе и выходе теплообменника для контроля загрязнения.

2. Процедуры ввода в эксплуатацию

1. Ввод в эксплуатацию без нагрузки:Включите систему, запустите вентилятор и блок управления; проверьте нормальную работу и точные показания датчика.
2. Ввод газа в эксплуатацию:Ввести природный газ низкого давления; убедитесь в отсутствии утечек в трубопроводе, правильном зажигании и стабильном пламени.
3. Нагрузка в эксплуатацию:Ввести отходящий газ, содержащий CO, постепенно регулировать расход газа и положение заслонки до стабилизации температуры реакции на уровне 450–480°С. После проверки соответствия требованиям по выбросам дайте работать непрерывно в течение 24 часов.
4. Ввод блокировки в эксплуатацию:Имитируйте отказы пламени, перегрева и избыточного давления для проверки функций автоматической сигнализации и отключения.

Регулярное техническое обслуживание

• Ежедневно:Проверьте давление газа, состояние пламени, температуру печи, перепад давления и заземление; протоколировать оперативные данные.
• Еженедельно:Очистите газовый фильтр и пламегаситель; проверить гибкость демпфера; затяните соединительные болты.
• Ежемесячно:Осмотрите слой катализатора и удалите с поверхности пыль; очистите пластины теплообменника, чтобы предотвратить засорение.
• Ежегодно:Комплексная проверка изоляции, теплообменников, горелки и системы управления; замените устаревшие компоненты и откалибруйте датчики.
• Долгосрочное отключение:Закройте краны подачи газа, продуйте трубопровод газом, защитите оборудование от пыли и периодически проветривайте его во избежание коррозии от влаги.

Приложения и ценность

Это оборудование широко применяется для очистки выхлопных газов металлургических доменных печей, процессов химического синтеза, печей для обжига строительных материалов и операций термической обработки машин. Оно обеспечивает комплексную ценность: экологически безопасную очистку выхлопных газов, снижение эксплуатационных расходов за счет высокоэффективной утилизации отходящего тепла, повышение безопасности производства благодаря множеству механизмов защиты и типичный период окупаемости инвестиций в 1–2 года за счет рекуперации тепловой энергии. Результатом является практическое сочетание защиты окружающей среды и энергоэффективности для промышленных пользователей.

Часто задаваемые вопросы

Какие условия выхлопных газов подходят для этой печи для окисления CO?

Печь рассчитана на промышленные выбросы, содержащие 0,5–5% CO, с температурой на входе обычно от 100°C до 300°C. Его можно применять к доменному газу, отходящим газам химического синтеза, выхлопным газам печей и аналогичным потокам, содержащим окись углерода и следы летучих органических соединений.

Как долго работает катализатор и можно ли его заменить?

Ячеистая керамическая подложка с платино-палладиевыми катализаторами имеет типичный срок службы 2–3 года при нормальных условиях эксплуатации. Модуль катализатора предназначен для простой замены, и наша техническая группа может предоставить рекомендации по интервалам замены на основе фактических эксплуатационных данных.

Какое давление подачи природного газа требуется?

Система работает на природном газе низкого давления с давлением подачи 0,02–0,05 МПа, что соответствует стандартным промышленным газовым сетям низкого давления. Никакой модернизации системы высокого давления не требуется. Редукционный клапан, фильтр и расходомер интегрированы для обеспечения стабильной подачи газа.

Сколько энергии можно сэкономить за счет двухступенчатого теплообмена?

Двухступенчатый пластинчатый теплообменник обеспечивает степень рекуперации отходящего тепла ≥75%, сокращая потребление природного газа примерно на 20–25% по сравнению с одноступенчатыми конфигурациями теплообменника. Регенерированное тепло используется для предварительного нагрева поступающих выхлопных газов, что напрямую снижает затраты энергии, необходимые для поддержания температуры каталитической реакции.

Возможна ли непрерывная работа без присмотра?

Да. Система управления на базе ПЛК поддерживает полностью автоматическую работу, включая запуск/остановку одной кнопкой, мониторинг в реальном времени и автоматическую регулировку расхода газа и заслонок. Возможности удаленного мониторинга и загрузки данных позволяют операторам контролировать состояние системы за пределами площадки. В случае возникновения аномалий система автоматически инициирует сигналы тревоги и выполняет процедуру безопасного отключения.

Какие функции безопасности интегрированы?

В систему встроено несколько уровней безопасности: огнегасители на входе и выходе предотвращают обратную вспышку; порт сброса давления со взрывозащищенной диафрагмой выдерживает избыточное давление; обнаружение пламени автоматически прекращает подачу газа при погасании пламени; а надежное заземление (≤4 Ом) предотвращает статические опасности. Сама конструкция сгорания при низком давлении снижает неотъемлемый риск.

Каковы типичные показатели выбросов?

В стабильных условиях эксплуатации степень конверсии CO достигает ≥99%, при этом концентрация выбросов CO обычно составляет ≤50 мг/м³. Система сжигания природного газа низкого давления обеспечивает выбросы NOₓ ≤100 мг/м³, без черного дыма и запаха. Следовые количества летучих органических соединений в выхлопных газах также разлагаются одновременно.

Какое регулярное обслуживание требует оборудование?

Ежедневные проверки включают давление газа, состояние пламени и перепад давления. Еженедельные задачи включают очистку газового фильтра и пламегасителя. Ежемесячно необходимо проверять и очищать слой катализатора и пластины теплообменника. Для поддержания оптимальной производительности и продления срока службы, который оценивается в 10–15 лет, рекомендуется проводить ежегодную комплексную проверку.

Каков типичный срок окупаемости этих инвестиций?

Большинство пользователей достигают окупаемости инвестиций в течение 1–2 лет, в первую очередь за счет сокращения потребления природного газа, которое стало возможным благодаря высокоэффективной системе рекуперации отходящего тепла. Дополнительная экономия достигается за счет снижения потребностей в техническом обслуживании и предотвращения штрафов за выбросы.

Опыт производителя

DeFa Environmental Equipment (Ningbo) Co., Ltd. посвятила более 20 лет исследованиям, производству и применению систем восстановления окружающей среды и контроля загрязнения воздуха. Наши основные компетенции в области технологий высоковольтного электропитания, генерации плазмы и интеллектуального управления заложены в каждый поставляемый нами продукт. Обслуживая клиентскую базу по всему миру (60 % нашей продукции предназначено для Северной Америки), мы сочетаем тщательный инжиниринг, сертифицированные процессы обеспечения качества и постоянные инновации для поставки оборудования, соответствующего строгим международным стандартам. От внутренних испытаний катализаторов до заводских приемочных испытаний, имитирующих реальные условия эксплуатации, наши методы обеспечения качества предназначены для обеспечения надежной и долгосрочной работы.
