Как модуль высокого напряжения постоянного тока может улучшить компактные системы очистки и ионизации воздуха

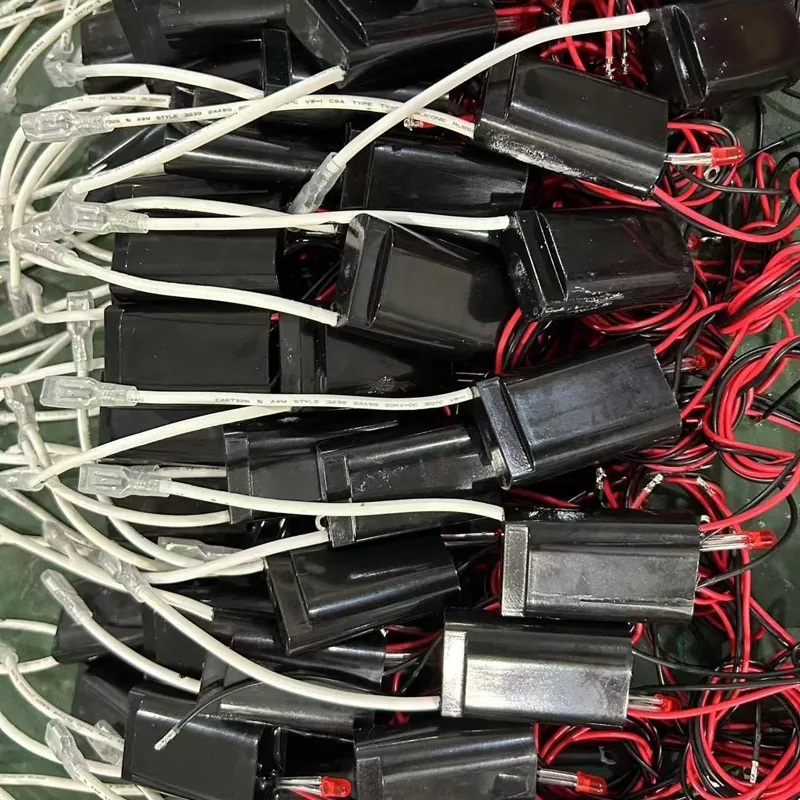

ДеФаобеспечивает компактныйМодуль высокого напряжения постоянного токапредназначен для преобразования низковольтного входа постоянного тока в стабильный выход высокого напряжения постоянного тока для очистителей воздуха, ионизаторов, плазменных устройств, систем электростатического осаждения и другого маломощного оборудования для обработки воздуха. Благодаря входному напряжению 5 В или 12 В, выходному напряжению 5–9 кВ, компактным размерам 51 × 32 × 19 мм и встроенным функциям защиты этот модуль подходит для разработчиков оборудования, которым требуется компактное решение для высоковольтного питания.

Источник высокого напряжения не всегда должен быть большим, сложным или трудным для интеграции. Современные устройства для очистки воздуха, ионизации, плазмы и электростатики все чаще требуют компактных силовых компонентов, которые могут обеспечивать стабильное напряжение при установке внутри оборудования с ограниченным пространством. Хорошо продуманныйМодуль высокого напряжения постоянного токапреобразует низковольтную мощность постоянного тока в контролируемую выходную мощность высокого напряжения, обеспечивая электрическую энергию, необходимую для электродов, ионизаторов, электростатических коллекторов или небольших плазменных ячеек.

Модуль DeFa поддерживает входное напряжение 5 В постоянного тока или 12 В постоянного тока, а также выходное напряжение постоянного тока от 5 до 9 кВ в зависимости от модели. Его номинальная потребляемая мощность составляет до 3 Вт, а типичный выходной ток ограничен значением ≤0,5 мА. Герметичная конструкция, настраиваемая проводка, защита от короткого замыкания, ограничение перегрузки по току и защита от открытой нагрузки делают его практичным для интеграции OEM-оборудования.

Оглавление

1. Что такое модуль высокого напряжения постоянного тока?
2. Как работает модуль высокого напряжения постоянного тока?
3. Ключевые характеристики и параметры конструкции
4. Где используются модули постоянного тока высокого напряжения?
5. Что следует учитывать инженерам во время интеграции?
6. Ключевые преимущества OEM-оборудования
7. Как выбрать правильный модуль?
8. Часто задаваемые вопросы
9. Заключение

Что такое модуль высокого напряжения постоянного тока?

Высоковольтный модуль постоянного тока представляет собой компактный компонент преобразования энергии, который преобразует относительно низкий входной постоянный ток в гораздо более высокое выходное постоянное напряжение. Вместо проектирования высоковольтной цепи из отдельных трансформаторов, коммутационных компонентов, выпрямителей, схем защиты и изоляционных конструкций производители оборудования могут интегрировать специальный высоковольтный модуль в основное изделие.

Эта архитектура особенно полезна там, где пространство для установки ограничено. Размер модуля DeFa составляет всего 51 × 32 × 19 мм и весит около 25 г, что позволяет интегрировать его в портативные очистители воздуха, настольные ионизаторы, автомобильные освежители воздуха, дезинфицирующие устройства, аксессуары HVAC и другое компактное оборудование.

Выход можно настроить в соответствии с выбранной моделью с доступными уровнями напряжения от 5 кВ до 9 кВ. В зависимости от применения выход высокого напряжения может использоваться для генерации отрицательных ионов, электростатического осаждения или небольших систем генерации плазмы.

Как работает модуль высокого напряжения постоянного тока?

Основной принцип работы – многоступенчатый процесс преобразования напряжения. Низковольтный вход постоянного тока сначала управляет генератором или переключающей схемой. Эта схема подает питание на первичную обмотку повышающего трансформатора. Трансформатор повышает напряжение, после чего схема выпрямителя преобразует преобразованный электрический сигнал в постоянный ток высокого напряжения.

Выходная цепь имеет токоограничивающие характеристики, поэтому модуль может обеспечивать высокое напряжение, не требуя высокой выходной мощности. Это различие важно, поскольку во многих приложениях ионизации и электростатики требуется сильное электрическое поле, а не большой электрический ток.

• Входной этап:Получает питание 5 В постоянного тока или 12 В постоянного тока.
• Стадия колебаний:Генерирует сигнал переключения, необходимый трансформатору.
• Этап повышения:Повышает низкое входное напряжение до высокого.
• Стадия исправления:Обеспечивает необходимый выходной сигнал высокого напряжения постоянного тока.
• Стадия защиты:Помогает ограничить аномальный ток и защитить цепь в случае неисправности.

Благодаря такой компактной архитектуре интегрировать специальный высоковольтный модуль проще, чем создавать полную высоковольтную силовую схему с нуля.

Ключевые характеристики и параметры конструкции

Прежде чем выбрать высоковольтный силовой модуль, инженеры должны оценить совместимость входов, выходное напряжение, потребляемую мощность, физические размеры, проводку, температурный диапазон, функции изоляции и защиты. В следующей таблице приведены основные характеристики решения DeFa.

Для детального технического выбора инженеры должны сопоставить электрические характеристики модуля с геометрией электрода, состоянием нагрузки, изоляционным расстоянием, конструкцией корпуса и условиями эксплуатации конечного продукта.

Где используются модули постоянного тока высокого напряжения?

Компактный форм-фактор и маломощная конструкция высоковольтного модуля делают его пригодным для различных электростатических применений и систем очистки воздуха.

Оборудование для очистки воздуха

В электростатических системах очистки воздуха высокое напряжение создает электрическое поле, которое поддерживает зарядку и сбор частиц. Модуль также может питать компоненты генерации отрицательных ионов, используемые в системах очистки воздуха.

Генераторы отрицательных ионов

Настольные ионизаторы, портативные освежители воздуха и другие компактные устройства, генерирующие ионы, требуют источника высокого напряжения без добавления большого блока питания. Небольшой преобразователь высокого напряжения постоянного тока может упростить эту интеграцию.

Плазменные устройства

Небольшим плазменным системам может потребоваться управляемый источник высокого напряжения для создания электрических условий, необходимых для плазменной ячейки. В зависимости от конструкции модуль может поддерживать компактные плазменные генераторы, используемые для обработки запахов или обработки поверхностей.

Аксессуары для систем отопления, вентиляции и кондиционирования воздуха

Высоковольтные модули также могут быть интегрированы в фанкойлы, ионизаторы, монтируемые в воздуховодах, и другие аксессуары для непрерывной очистки воздуха, где доступное пространство для установки ограничено.

Медицинское и лабораторное оборудование

Маломощное оборудование для очистки воздуха и специализированное дезинфекционное оборудование может использовать компактные высоковольтные источники питания, если электрические требования соответствуют характеристикам модуля, а готовое оборудование содержит соответствующие меры безопасности.

Что следует учитывать инженерам во время интеграции?

Высоковольтные компоненты требуют большего, чем просто электрическая совместимость. Механическая компоновка, изоляция, проводка, температурные условия, электромагнитные помехи и защита пользователя — все это необходимо учитывать при разработке продукта.

• Высоковольтный зазор:Соблюдайте соответствующее расстояние между высоковольтным выходом и проводящими компонентами.
• Изоляция:Используйте подходящие изоляционные материалы вокруг высоковольтной клеммы и проводки.
• Конструкция корпуса:Во время нормальной работы доступ к высоковольтной секции должен быть закрыт.
• Управление температурой:Поддерживайте модуль в указанном диапазоне рабочих температур.
• Проводка:Выберите подходящий высоковольтный изолированный кабель и укажите необходимую длину провода.
• ЭМС:Чувствительные электронные системы могут потребовать экранирования, фильтрации или тщательной прокладки кабеля.
• Геометрия электрода:Расстояние между электродами и форма влияют на требуемое напряжение и электрические характеристики.

Герметичная конструкция модуля изолирует выход высокого напряжения от входа низкого напряжения. Тем не менее, проектировщики конечного оборудования по-прежнему несут ответственность за реализацию соответствующей архитектуры изоляции, корпуса, заземления и безопасности для готового продукта.

Каковы ключевые преимущества OEM-оборудования?

Для OEM-производителей компактный высоковольтный модуль может снизить сложность разработки, одновременно упрощая упаковку всего продукта.

1. Компактная механическая площадь:Размеры 51×32×19 мм позволяют устанавливать его в относительно небольшие корпуса.
2. Низкая входная мощность:Номинальное потребление до 3 Вт поддерживает системные архитектуры с низким энергопотреблением.
3. Несколько вариантов напряжения:Доступные модели удовлетворяют требованиям к выходному напряжению от 5 до 9 кВ.
4. Настраиваемые соединения:Длина высоковольтных проводов и расположение разъемов могут быть указаны в соответствии с конструкцией оборудования.
5. Функции защиты:В модуль встроены ограничения перегрузки по току, защита от короткого замыкания и защита от обрыва нагрузки.
6. Адаптивность OEM:Входное напряжение, выходное напряжение, полярность, корпус, монтаж и проводка могут быть оценены с учетом требований конкретного проекта.

Как выбрать правильный модуль высокого напряжения постоянного тока?

Выбор правильного модуля начинается с определения электрической нагрузки, а не просто с выбора максимально доступного напряжения. Более высокое напряжение не означает автоматически лучшее, поскольку расстояние между электродами, условия воздуха, изоляция, озон и цели применения — все это влияет на производительность системы.

Для применений с отрицательными ионами могут подойти модели с более низким выходным напряжением в зависимости от конструкции электрода. Системы электростатического осаждения с более широким расстоянием между электродами или коллекторами могут потребовать более высокого напряжения. Применение плазмы следует оценивать в соответствии с электрическими характеристиками конкретной разрядной ячейки.

Практический контрольный список выбора включает в себя:

• Убедитесь, что хост-система обеспечивает входное напряжение 5 В постоянного тока или 12 В постоянного тока.
• Определите необходимое выходное напряжение в зависимости от расстояния между электродами и конструкции приложения.
• Подтвердите необходимую полярность: положительную или отрицательную.
• Рассчитайте доступный бюджет мощности хост-оборудования.
• Проверьте физическое место для установки.
• Определите необходимую длину высоковольтного кабеля и расположение разъемов.
• Оцените рабочую температуру и состояние корпуса.
• Учитывайте требования ЭМС, если поблизости установлена ​​чувствительная электроника.

Для OEM-проектов предоставление этих сведений поставщику на этапе предложения может ускорить техническое согласование и сократить количество ненужных итераций прототипа.

Часто задаваемые вопросы о модулях высокого напряжения постоянного тока

Можно ли регулировать выходное напряжение во время работы модуля?

Стандартный модуль использует заводское выходное напряжение в соответствии с выбранной моделью. Если приложение требует переменного выходного напряжения, инженерам следует обсудить индивидуальный модуль или решение для внешнего управления на этапе проектирования.

Как выбрать выходное напряжение 5 кВ или 9 кВ?

Требуемое напряжение зависит, прежде всего, от конфигурации электродов и применения. В приложениях с отрицательными ионами обычно может использоваться напряжение 5–7 кВ, тогда как для электростатических систем с большими межэлектродными зазорами может потребоваться 8–9 кВ. Перед выбором модели следует оценить полную конфигурацию электродов и нагрузки.

Генерирует ли высоковольтный модуль озон?

Сам модуль представляет собой компонент преобразования энергии, а не генератор озона. Однако озон потенциально может образовываться при приложении высокого напряжения к острым электродам в воздухе, особенно при более высоких напряжениях. Поэтому, когда важен контроль озона, следует учитывать геометрию электрода, уровень напряжения и конструкцию системы.

Можно ли использовать его в бытовой технике?

Модуль спроектирован с ограниченным выходным током и изолированной изоляцией, но конечному устройству все равно требуется соответствующая электрическая изоляция, заземление, корпус и меры безопасности. Высоковольтная клемма и проводка не должны быть доступны пользователям во время нормальной работы.

Каков ожидаемый срок службы?

При нормальных условиях эксплуатации и в заданном температурном диапазоне ожидаемый срок службы модуля составляет более 20 000 часов. Чрезмерное входное напряжение и длительная работа при максимальной температуре могут повлиять на срок службы, поэтому рекомендуется правильное управление температурным и электрическим током.

Доступны ли образцы для тестирования прототипа?

Да. Заказы образцов могут быть использованы для оценки прототипа. При запросе образца полезно указать необходимое входное напряжение, выходное напряжение, полярность и длину высоковольтного провода, чтобы можно было оценить подходящую конфигурацию.

Заключение: подходит ли компактный высоковольтный модуль для вашего оборудования?

Компактный источник питания высокого напряжения может стать важным строительным блоком для очистки воздуха, ионизации, электростатического осаждения, генерации плазмы, аксессуаров HVAC и других маломощных высоковольтных приложений. Ключевым моментом является не просто получение высокого напряжения, а согласование выходного напряжения, ограничения тока, полярности, механических размеров, проводки, изоляции и условий эксплуатации с окончательной конструкцией оборудования.

Благодаря входному напряжению 5 В или 12 В постоянного тока, вариантам выхода 5–9 кВ постоянного тока, номинальной потребляемой мощности до 3 Вт, компактной конструкции размером 51 × 32 × 19 мм, настраиваемой проводке и встроенным функциям защиты решение DeFa предоставляет OEM-разработчикам практическую отправную точку для интеграции компактных высоковольтных систем. Если вы разрабатываете очиститель воздуха, ионизатор, плазменное устройство, электростатическую систему или другое оборудование, требующее компактного источника высокого напряжения, изучите характеристики модуля высокого напряжения постоянного тока исвязаться с намис требуемым входным напряжением, выходным напряжением, полярностью, конфигурацией нагрузки и требованиями к установке для технической оценки.
