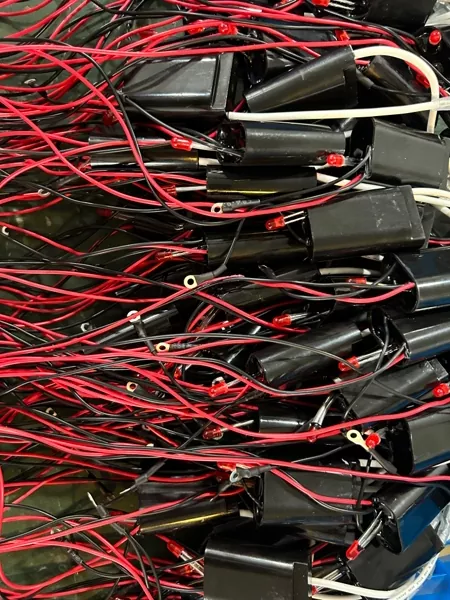

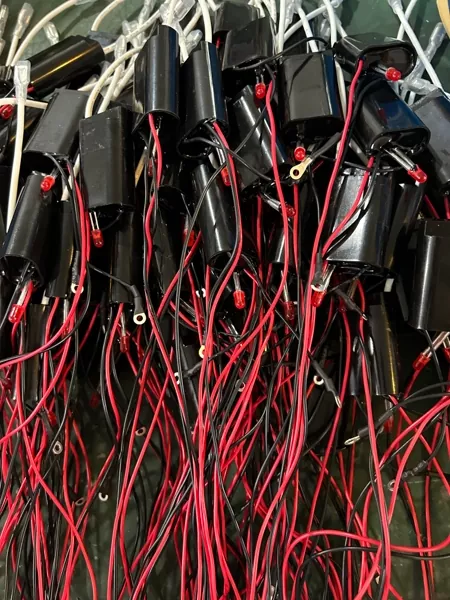

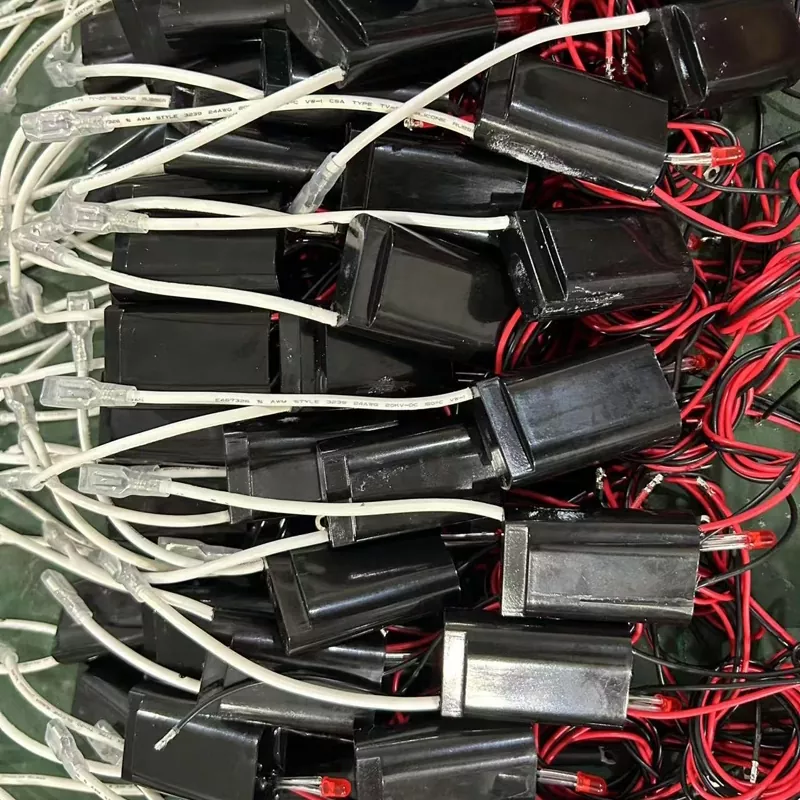

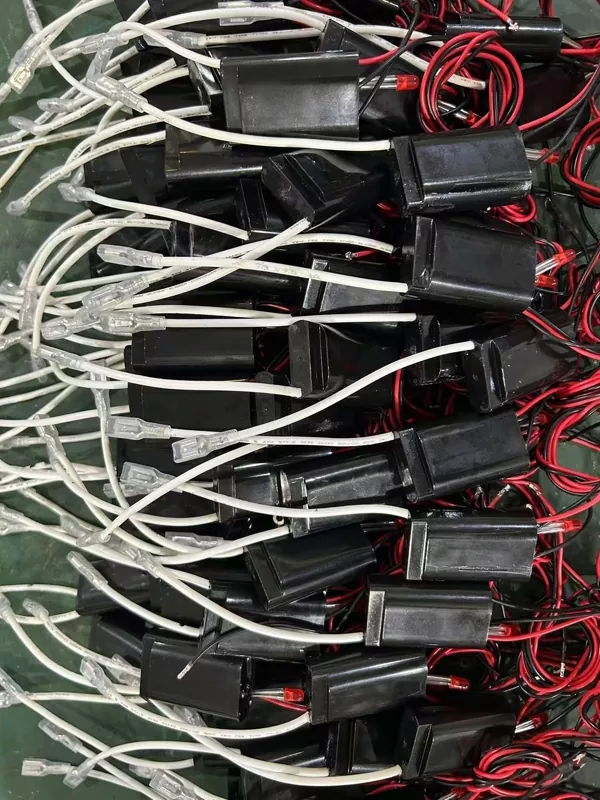

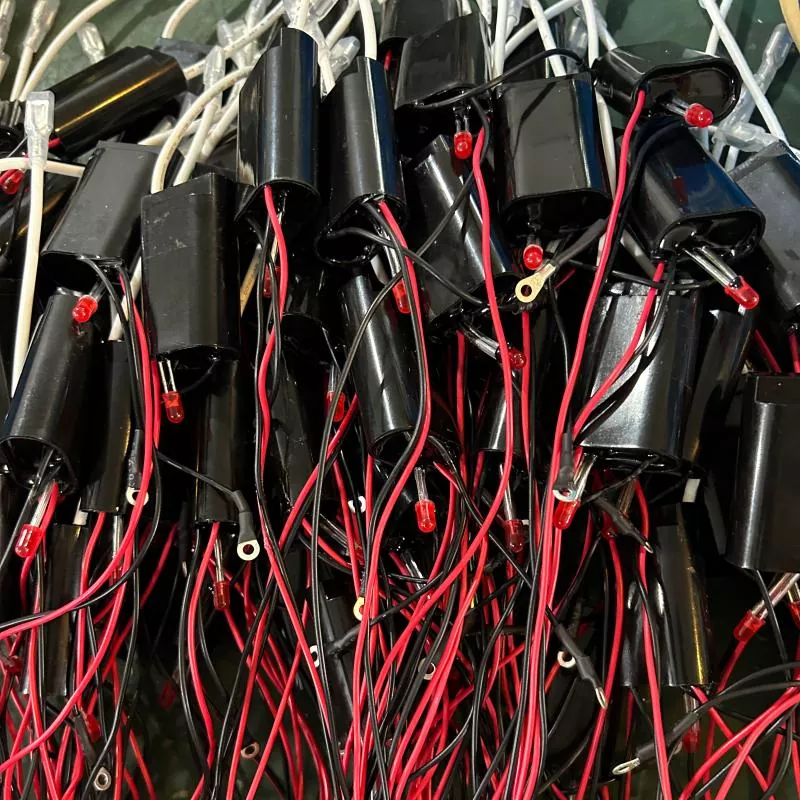

Модуль высокого напряжения постоянного тока

Высоковольтный модуль постоянного тока DeFa представляет собой компактный источник питания, предназначенный для генерации стабильного высокого выходного напряжения для электростатического осаждения, генерации отрицательных ионов и плазменной обработки малой мощности. Модуль также называют модулем ESP, модулем отрицательных ионов или генератором высокого напряжения в зависимости от целевого использования. Его поставляет компания Shengyuan Technology под брендом DeFa.

Модуль с размерами 51 × 32 × 19 мм и номинальной потребляемой мощностью 3 Вт предназначен для интеграции в очистители воздуха, портативные дезинфицирующие средства, медицинское и оздоровительное оборудование, а также другое оборудование, где требуется небольшой источник высокого напряжения. Входные параметры охватывают 5 В постоянного тока и 12 В постоянного тока, а выходное напряжение устанавливается в диапазоне от 5 до 9 кВ в зависимости от конкретной модели.

Электрические и механические параметры

Как работает модуль

Модуль преобразует низкое входное напряжение постоянного тока в высокое выходное напряжение постоянного тока через повышающий трансформатор и схему выпрямителя. Встроенный генератор управляет первичной обмоткой трансформатора, а выходной сигнал выпрямляется для получения стабильного высокого напряжения. Схема предназначена для ограничения выходного тока до безопасного уровня, что важно для применений, где высокое напряжение подвергается воздействию воздуха или используется при контакте с людьми.

Для приложений с отрицательными ионами модуль настроен на создание отрицательной выходной полярности. При электростатическом осаждении одинаковое высокое напряжение подается на разрядный электрод и коллекторную пластину. В плазменных приложениях модуль может управлять небольшой диэлектрической барьерной разрядной ячейкой.

Вопросы интеграции

Компактный размер

Площадь основания 51 × 32 × 19 мм позволяет устанавливать его внутри портативных очистителей воздуха, настольных дезинфицирующих средств, автомобильных освежителей воздуха и портативных устройств. По дизайну заказчика могут быть добавлены монтажные отверстия или двухсторонние клейкие площадки.

Входная и выходная проводка

Входные соединения доступны в виде штыревых разъемов или паяных выводов. Выход высокого напряжения обеспечивается проводом с силиконовой изоляцией, который предотвращает возникновение дуги и выдерживает постоянное изгибание. Длина провода высокого напряжения может быть указана.

Безопасность и изоляция

Модуль заключен в огнестойкий корпус, защищающий внутреннюю схему от пыли и влаги. Выход высокого напряжения изолирован от входа низкого напряжения. Выходной ток ограничен по своей природе, что снижает риск поражения электрическим током при нормальной работе. Однако модуль всегда следует помещать внутри готового изделия с соответствующей изоляцией вокруг клеммы высокого напряжения.

ЭМС и шум

Частота переключения выбирается таким образом, чтобы минимизировать звуковой шум и электромагнитные помехи. При необходимости для чувствительных приложений можно рекомендовать внешний RC-фильтр или экранированный кабель.

Типичные применения

• Очистители воздуха:Питает пластины электростатических осадителей или генераторы отрицательных ионов в жилых и портативных устройствах.
• Устройства с отрицательными ионами:Используется в настольных ионизаторах, автомобильных освежителях воздуха и средствах личной гигиены.
• Плазменные модули:Приводит в действие небольшие плазменные генераторы для удаления запахов и дезинфекции поверхностей.
• Медицина и здравоохранение:Подходит для маломощных дезинфекционных камер, стоматологических аспирационных систем и модулей очистки лабораторного воздуха.
• Аксессуары для систем отопления, вентиляции и кондиционирования:Устанавливаются внутри фанкойлов или ионизаторов, монтируемых в воздуховодах, для непрерывной обработки воздуха.

Параметры настройки

• Выходное напряжение:Фиксированное напряжение 5 кВ, 6 кВ, 7 кВ, 8 кВ или 9 кВ в зависимости от модели. Пользовательские значения могут быть оценены.
• Входное напряжение:Стандартное напряжение 5 В постоянного тока или 12 В постоянного тока. Другие напряжения могут быть доступны для объемных заказов.
• Полярность:Можно выбрать отрицательный или положительный выход. Отрицательный выходной сигнал обычно используется в системах очистки воздуха.
• Длина провода и тип разъема:Длина и окончание высоковольтного провода могут быть изменены по индивидуальному заказу.
• Корпус и монтаж:Модуль может поставляться без корпуса для прямой интеграции с печатной платой или с монтажными фланцами.

Надежность и тестирование

Перед отправкой каждый модуль проверяется на выходное напряжение, входной ток и целостность изоляции. Примеры испытаний включают непрерывную работу при полной нагрузке в течение 48 часов и термоциклирование в диапазоне от -10°C до +60°C. Для медицинских или крупносерийных применений могут быть предоставлены дополнительные отчеты об испытаниях.

Часто задаваемые вопросы

Можно ли регулировать выходное напряжение во время работы?

Нет. Выходное напряжение фиксировано на заводе в соответствии с выбранной моделью. Если необходим регулируемый выход, потребуется другой модуль или внешняя схема управления. Мы можем обсудить индивидуальные решения для объемных проектов.

Как узнать, какое выходное напряжение выбрать?

Требуемое выходное напряжение зависит от расстояния между электродами и целевого применения. Для генераторов отрицательных ионов обычное напряжение составляет от 5 до 7 кВ. Для электрофильтров с более широкими зазорами между пластинами может потребоваться напряжение от 8 до 9 кВ. Наша техническая группа может помочь вам в зависимости от конфигурации вашего электрода.

Этот модуль производит озон?

Сам модуль не производит озон напрямую. Озон может образовываться при приложении высокого напряжения к острому электроду в воздухе, особенно при более высоких напряжениях. Если контроль озона вызывает беспокойство, выходное напряжение можно поддерживать ниже 6 кВ или можно использовать электроды другой конструкции.

Безопасен ли модуль для использования в бытовой технике?

Модуль спроектирован с ограниченным выходным током и изолированной изоляцией. При установке внутри правильно заземленного прибора он соответствует требованиям безопасности при низком напряжении для бытового использования. Однако выходная проводка высокого напряжения должна быть закрыта и недоступна для пользователей.

Каков типичный срок службы модуля?

При нормальных условиях эксплуатации и в заданном температурном диапазоне ожидаемый срок службы модуля составляет более 20 000 часов. Основными факторами отказа являются входное перенапряжение и продолжительная работа при максимальной температуре. Правильное управление температурным режимом в главном устройстве увеличивает срок службы.

Могу ли я заказать образец для оценки?

Да. Заказы образцов доступны для прототипирования и тестирования. При размещении заказа укажите желаемое входное напряжение, выходное напряжение, полярность и длину провода.

О технологии Шэнъюань

Shengyuan Technology (торговая марка DeFa) занимается разработкой высоковольтных источников питания и систем генерации плазмы более 20 лет. Компания поставляет компоненты и комплексные системы производителям в Северной Америке, Европе и Азии. Описанный здесь модуль высокого напряжения постоянного тока основан на той же основной технологии, которая используется в более крупном промышленном очистном оборудовании, адаптированной для компактных и ориентированных на потребителя приложений.
