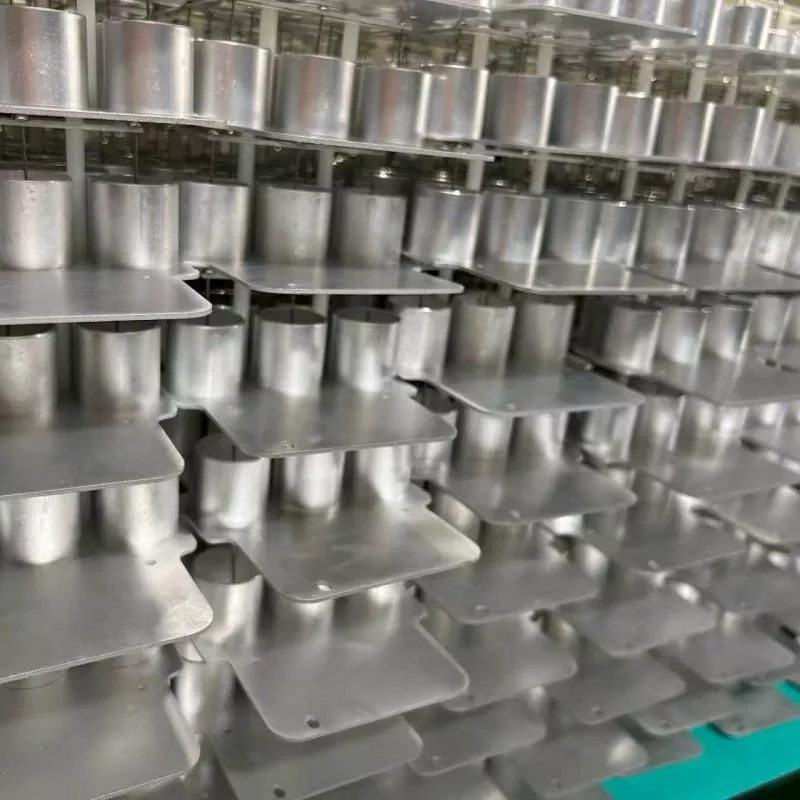

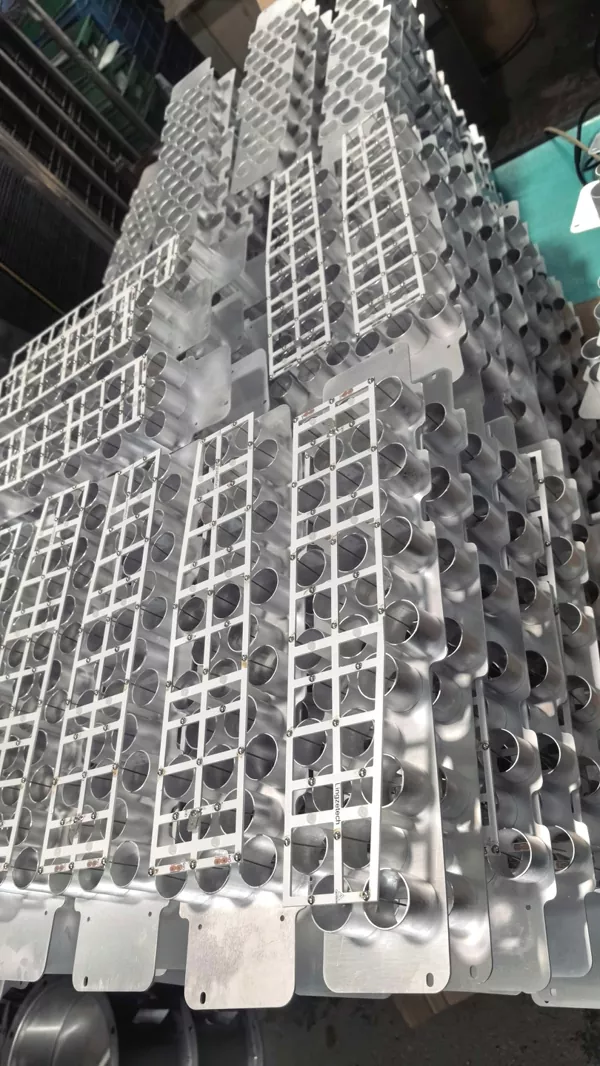

Модуль электростатической очистки воздуха

Модуль электростатической очистки воздуха DeFa (также называемый модулем ESP) представляет собой компактное высоковольтное электростатическое осадительное устройство, предназначенное для интеграции в системы обработки воздуха, бытовую технику и специальное оборудование для очистки воздуха. Он удаляет переносимую по воздуху пыль, PM2,5, бактерии и прикрепленные микроорганизмы, заряжая частицы в электрическом поле и собирая их на противоположно заряженных пластинах. Модуль поставляется компанией Shengyuan Technology (торговая марка DeFa), производителем с более чем 20-летним опытом работы в сфере высоковольтных источников питания и плазменных систем.

Модуль предназначен для использования в качестве OEM-компонента или в качестве решения для модернизации. Его механические размеры, электрический вход и интерфейс воздушного потока можно адаптировать к конкретным требованиям проекта. Типичные области применения включают очистители воздуха в жилых домах, системы подачи свежего воздуха, коммерческие установки HVAC и специализированные промышленные устройства для очистки воздуха. Поскольку основная технология не опирается на плотные механические фильтры, модуль работает с низким сопротивлением воздушному потоку и низким энергопотреблением.

Ключевые технические параметры

Принцип работы

Модуль создает поле постоянного тока высокого напряжения между разрядными электродами и пластинами коллектора. Частицы, находящиеся в воздухе, попадая в поле, становятся электрически заряженными и затем притягиваются к поверхности коллектора. Этот механизм удаляет мелкую пыль, дым, пыльцу и микроорганизмы без высокого перепада давления, связанного с плотной средой HEPA. Пластины коллектора можно мыть и использовать повторно, что снижает затраты на расходные материалы в течение срока службы изделия.

Высоковольтный источник питания рассчитан на стабильный выходной сигнал даже при колебаниях входного напряжения. Это важно для жилых помещений, где напряжение в сети может меняться, а также для мобильных установок или установок, работающих на солнечной энергии, где источник питания не всегда постоянен. Уровень мощности можно установить таким образом, чтобы сбалансировать эффективность очистки и выработку озона, сохраняя остаточный озон в обычных пределах для воздуха в помещении.

Гибкость проектирования и интеграции модулей

Компактная и настраиваемая конструкция

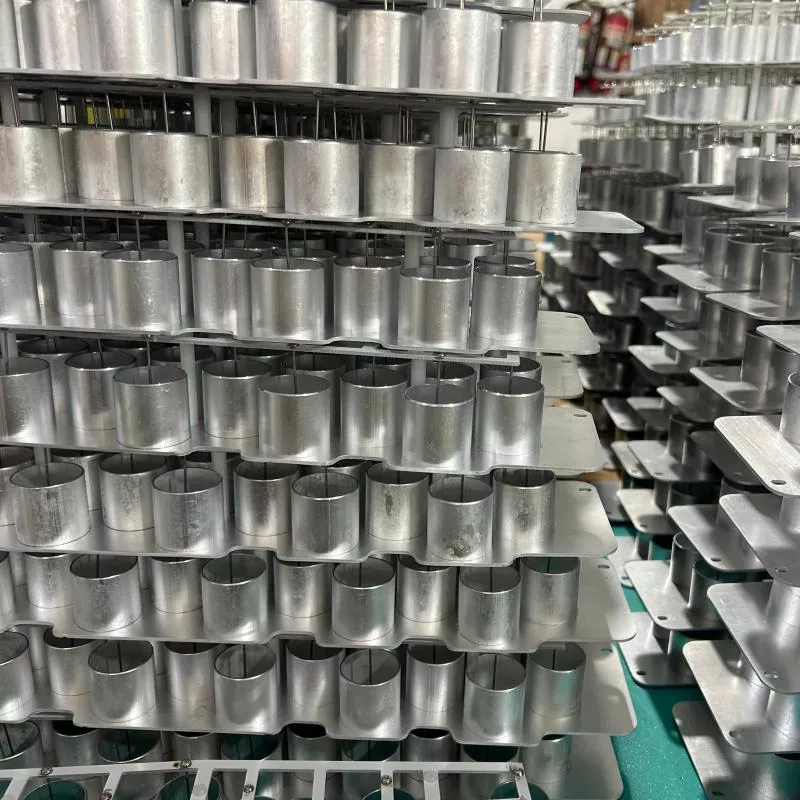

Модуль может быть изготовлен в прямоугольной, квадратной или круглой форме в соответствии с основным оборудованием. Монтажные отверстия, электрические разъемы и направление воздушного потока определяются на этапе проектирования. Это позволяет устанавливать модуль ESP внутри очистителей воздуха, вытяжек, воздуховодов HVAC, потолочных кассет или портативных устройств.

Широкий вход напряжения

Доступны две основные версии источника питания. Низковольтная версия постоянного тока работает от напряжения 12 В или 24 В и подходит для транспортных средств, солнечных систем или оборудования с батарейным питанием. Версия переменного тока рассчитана на стандартное сетевое напряжение и включает изолированный высоковольтный трансформатор. Обе версии имеют защиту от перегрузки по току и короткого замыкания.

Дополнительный датчик и интерфейс управления

Модуль может поставляться с простым управлением включением/выключением или с интерфейсом для датчиков PM2,5, сигналов скорости вентилятора или системного контроллера. Это позволяет главному устройству регулировать интенсивность очистки в зависимости от качества воздуха в реальном времени. Также может быть предусмотрен сигнал технического обслуживания, указывающий, когда рекомендуется промывка коллектора.

Типичная область применения

Модуль ESP не ограничивается одной отраслью или типом установки. Обычное использование включает в себя:

• Очистители воздуха для жилых помещений:Интеграция в башенные или настольные блоки для спален, гостиных и детских комнат.
• Системы свежего воздуха:Устанавливаются в приточные или возвратные воздуховоды для вентиляции всего дома.
• Коммерческое отопление, вентиляция и кондиционирование:Модернизируется в фанкойлы, потолочные кассеты или вентиляционные установки в офисах, гостиницах и торговых помещениях.
• Общественный транспорт:Адаптирован для очистки воздуха в салоне автобусов и метро с питанием постоянного тока и виброустойчивой конструкцией.
• Промышленное и специальное оборудование:Используется для удаления сварочного дыма, выхлопных газов лазерной резки или обработки воздуха в чистых помещениях с электроникой.
• Индивидуальные проекты OEM/ODM:Размер модуля, напряжение, тип разъема и материал коллектора могут быть указаны заказчиком.

При домашней установке модуль обычно встраивается в готовое устройство, а не устанавливается как отдельный внешний блок. DeFa может поставить либо пустой модуль для использования OEM, либо полный комплект с корпусом и вентилятором для прямой интеграции.

Установка и обслуживание

Рекомендации по интеграции

• Обеспечьте путь воздушного потока через модуль с достаточно равномерным распределением по поверхности коллектора.
• Убедитесь, что высоковольтная секция закрыта и недоступна во время работы.
• Используйте указанную монтажную ориентацию, чтобы пыль могла оседать на пластинах коллектора, не попадая на другие компоненты.
• Подключите источник питания в соответствии со схемой подключения и проверьте заземление, если используется металлический корпус.

Очистка коллектора

Пластины коллектора следует периодически проверять в зависимости от нагрузки загрязняющих веществ. При обычном использовании в помещении достаточно проводить очистку каждые 1–3 месяца. Коллектор можно снять и промыть теплой водой с мягким моющим средством, а затем полностью высушить перед повторной установкой. Ионизирующие провода или иглы могут нуждаться в замене после длительного использования, в зависимости от условий эксплуатации.

Часто задаваемые вопросы

Можно ли использовать модуль в домашнем очистителе воздуха?

Да. Модуль можно интегрировать в бытовой очиститель воздуха или систему подачи свежего воздуха. Он удаляет пыль, PM2,5 и бактерии с низким энергопотреблением и низким уровнем шума. Для домашнего использования модуль обычно встраивается в законченное устройство с защитным кожухом и вентилятором.

В чем разница между фильтрацией ESP и HEPA?

Модули ESP используют электрическое поле для улавливания частиц на моющихся пластинах, а фильтры HEPA используют плотные волокна для улавливания частиц. Системы ESP имеют меньшее сопротивление воздушному потоку и более низкие затраты на замену, поскольку коллектор можно использовать повторно. HEPA-фильтры могут обеспечить более высокую эффективность за один проход для очень мелких частиц, поэтому некоторые конструкции сочетают обе технологии для максимальной производительности.

Вырабатывает ли модуль озон?

При нормальной работе высоковольтный разряд может выделять небольшое количество озона. Источники питания DeFa настроены таким образом, чтобы поддерживать выход озона ниже общепринятых пределов внутри помещений. Если требуется более строгий контроль озона, можно применить катализатор, снижающий озон, или установить более низкую мощность.

Можно ли настроить модуль под конкретный продукт?

Да. Размеры, номинальный воздушный поток, напряжение питания, материал коллектора и тип разъема можно настроить по индивидуальному заказу. DeFa предоставляет техническую поддержку для интеграции, включая моделирование воздушного потока и тестирование электрической совместимости.

Безопасно ли использование модуля в жилых помещениях?

Высоковольтная секция полностью изолирована и закрыта. При установке в готовое устройство все доступные части изолируются от высоковольтной цепи. Низковольтный вход также включает защиту от перегрузки по току и короткого замыкания.

Каков типичный срок службы модуля?

При регулярной очистке коллектора модуль может работать от 8 до 10 лет и дольше. Высоковольтный источник питания рассчитан на непрерывную работу и перед отправкой проверяется на изоляцию.

Инженерно-техническое образование производителя

Shengyuan Technology (торговая марка DeFa) специализируется на высоковольтных источниках питания, оборудовании для генерации плазмы и оборудовании для очистки окружающей среды. Компания поставляла компоненты и системы клиентам в Северной Америке, Европе и Азии. Для электростатических модулей Shengyuan применяет ту же технологию высоковольтного управления, которая используется при очистке промышленных выхлопов, с модификациями для интеграции продуктов в жилых и коммерческих помещениях. Внутренние испытания включают непрерывную работу, сопротивление изоляции и проверку работоспособности при переменном входном напряжении.
