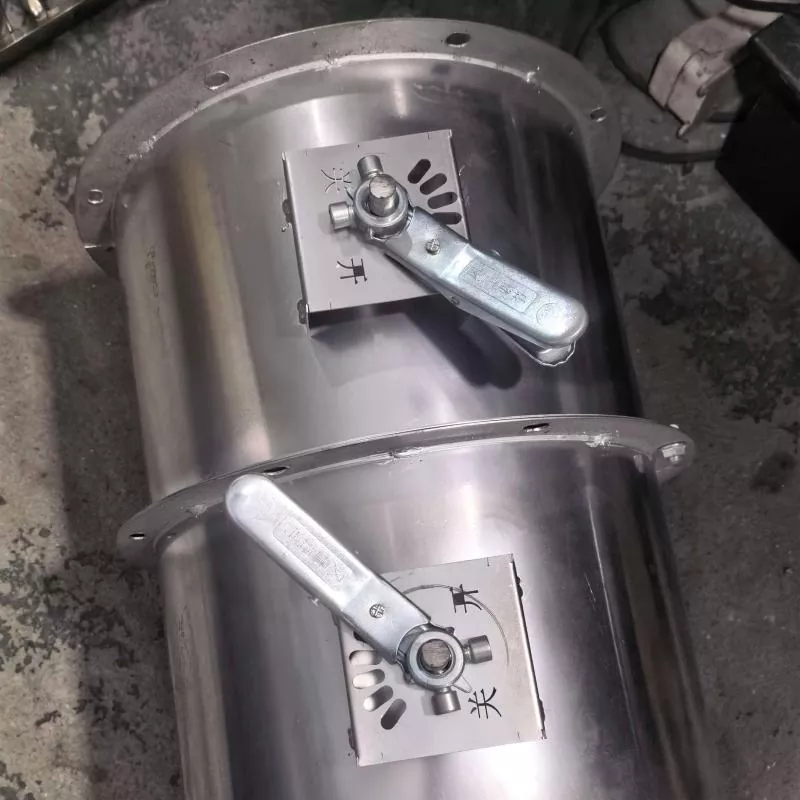

Заслонка управления вентиляцией

Вентиляционные заслонки DeFa используются для регулирования воздушного потока в системах отопления, вентиляции и кондиционирования, чистых помещениях, промышленной технологической вентиляции, а также в туннелях или метрополитенах. В ассортимент продукции входят заслонки с электроприводом, заслонки с ручной балансировкой, пневматические запорные заслонки и противопожарные/дымозащитные заслонки. Демпферы производятся компанией Shengyuan Technology (торговая марка DeFa), которая имеет более чем 20-летний опыт работы в области оборудования для контроля окружающей среды и высоковольтных электронных систем.

Возможна поставка стандартных и нестандартных размеров. Выбор материала, тип привода, сигнал управления и класс утечки настраиваются в соответствии с требованиями системы воздуховодов. В следующих разделах приводятся основные технические данные, детали конструкции, моменты выбора и рекомендации по техническому обслуживанию.

Технические данные

Детали строительства

Рама и лезвия

Рама изготовлена ​​из оцинкованной или нержавеющей стали с фланцевым или скользящим соединением. Лезвия профилированы для обеспечения жесткости и доступны в вариантах с одним или несколькими лезвиями. Для агрессивных сред можно выбрать нержавеющую сталь 316 или оцинкованную сталь с эпоксидным покрытием.

Уплотнения и подшипники

Уплотнения кромок лезвия и прокладки рамы уменьшают утечку в закрытом положении. Нейлоновые или бронзовые подшипники поддерживают валы лезвий. Эти подшипники выбраны так, чтобы обеспечить низкое трение без необходимости регулярной смазки.

Монтаж привода

Электрические и пневматические приводы крепятся на валу заслонки с помощью универсального зажима или прямой муфты. Приводы с пружинным возвратом используются там, где заслонка должна перейти в безопасное положение при потере мощности. Проводка привода и индикатор положения остаются доступными после установки.

Рекомендации по выбору

При выборе демпфера следует учитывать следующие моменты:

• Функция управления:Для регулирования воздушного потока выберите заслонку с низкой утечкой и аналоговым управляющим сигналом. Для простой изоляции достаточно двухпозиционной заслонки с приводом открытия/закрытия.
• Давление в воздуховоде:Толщина заслонки и вала клапана должна соответствовать статическому давлению в воздуховоде. Системы более высокого давления требуют усиленной конструкции.
• Требование к утечке:Такие приложения, как чистые помещения или лаборатории, часто требуют утечки класса 0 или 1. Системы общего комфорта могут использовать класс 2 или 3.
• Условия окружающей среды:Для установки на открытом воздухе требуются атмосферостойкие приводы и коррозионностойкие материалы. Для кухонных вытяжных или дымоходных каналов может потребоваться конструкция из нержавеющей стали.
• Пожарная безопасность:Если воздуховод проходит через огнестойкую стену, необходимо выбрать и установить сертифицированный противопожарный клапан в соответствии с местными нормами.

Обеспечение качества и тестирование

Демпферы DeFa производятся в соответствии с документированной системой управления качеством. Каждая партия проверяется на выравнивание лезвий, целостность уплотнений и работу привода. Испытания на утечку проводятся выборочно в соответствии с EN 1751 или GB/T 14294. Противопожарные клапаны тестируются в утвержденных лабораториях и поставляются с соответствующими протоколами испытаний.

Для проектов, требующих дополнительной документации, мы можем предоставить сертификаты на материалы, протоколы испытаний цикла привода и отчеты о заводских приемочных испытаниях.

Примечания по установке

• Установите заслонку на прямом участке воздуховода. Прямой участок длиной не менее 2–3 диаметров воздуховода до и после заслонки снижает турбулентность и повышает точность управления.
• При установке противопожарных клапанов следуйте указаниям при установке, указанным на этикетке, и загерметизируйте кольцевой зазор одобренным огнезащитным материалом.
• Убедитесь, что направление вращения привода соответствует управляющему сигналу. Если используется несколько демпферов, установите адреса и диапазоны сигналов перед запуском системы.
• Обеспечьте панель доступа рядом с заслонкой, чтобы можно было осуществлять осмотр и замену привода, не разрезая воздуховод.

Техническое обслуживание и устранение неполадок

Регулярные проверки

• Ежемесячно: визуально осматривайте лезвия и уплотнения на предмет скопления пыли или посторонних предметов.
• Каждые кварталы: проведите заслонку по всему диапазону и убедитесь, что обратная связь по положению соответствует фактическому углу лопасти.
• Ежегодно: проверяйте безопасную работу противопожарных/дымовых клапанов и заменяйте изношенные уплотнения или батареи привода.

Распространенные неисправности

• Демпфер не реагирует на управляющий сигнал:Проверьте проводку, питание привода и полярность сигнала. Если привод получает сигнал, но не перемещается, крутящий момент может быть недостаточным из-за давления в воздуховоде или заедания лопастей.
• Утечка воздуха в закрытом положении:Осмотрите уплотнения кромок лезвия на предмет износа или смещения. При необходимости отрегулируйте упоры лезвия.
• Чрезмерный рабочий шум:Проверьте, нет ли ослабленных лезвий, изношенных подшипников или вибрации воздуховода. Затяните муфты валов и при необходимости добавьте ребра жесткости воздуховода.

Часто задаваемые вопросы

Могу ли я приобрести демпфер нестандартного размера?

Да. Изготавливаются нестандартные размеры, соответствующие нестандартным размерам воздуховодов. Для получения точного предложения укажите размер отверстия, тип фланца и требуемый класс утечки.

В чем разница между демпферами с противоположными и параллельными лопатками?

Демпферы с противоположными лопастями вращают соседние лопасти в противоположных направлениях, обеспечивая более линейную характеристику воздушного потока. Они предпочтительны для модулирующего управления. Демпферы с параллельными лопастями перемещают все лопасти в одном направлении и используются в основном для работы в открытом/закрытом или двухпозиционном режиме.

Поставляете ли вы заслонки с быстродействующими приводами для систем безопасности?

Да. Электрические приводы с пружинным возвратом и пневматические приводы с клапанами быстрого выпуска могут достигать времени закрытия в несколько секунд. Они часто используются для контроля дыма или аварийной изоляции.

Можно ли использовать демпфер в условиях повышенной влажности?

Конструкция из нержавеющей стали или оцинкованной стали с покрытием и степенью защиты привода IP54 или выше подходит для зон с высокой влажностью, таких как плавательные бассейны или береговые установки. Также следует выбирать герметичные подшипники и прокладки.

Какие документы предоставляются на противопожарные клапаны?

Сертифицированные противопожарные клапаны включают протокол испытаний, сертификат соответствия и инструкцию по установке. Конкретные документы зависят от запрашиваемого стандарта сертификации, например GB, EN или UL.

О ДеФа

DeFa — торговая марка компании Shengyuan Technology, производителя, специализирующегося на оборудовании для контроля окружающей среды и высоковольтных электронных системах. В демпфирующих продуктах компании используется та же инженерная дисциплина, что и в оборудовании для электропитания и очистки, с вниманием к выбору материалов, допускам и долгосрочной надежности.
