Электростатический осадитель

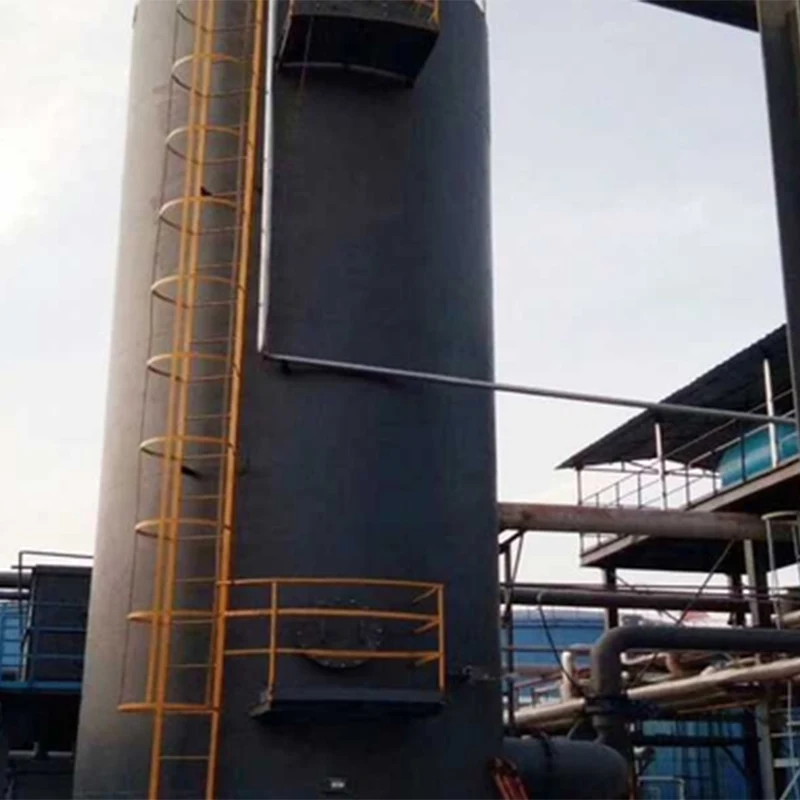

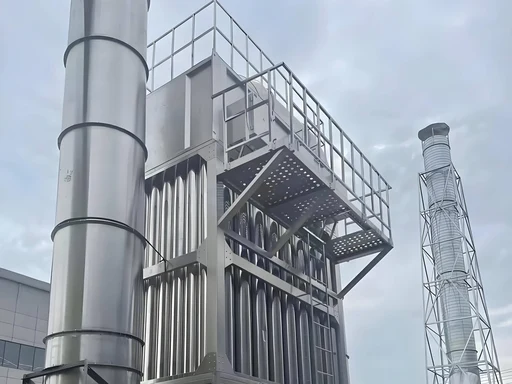

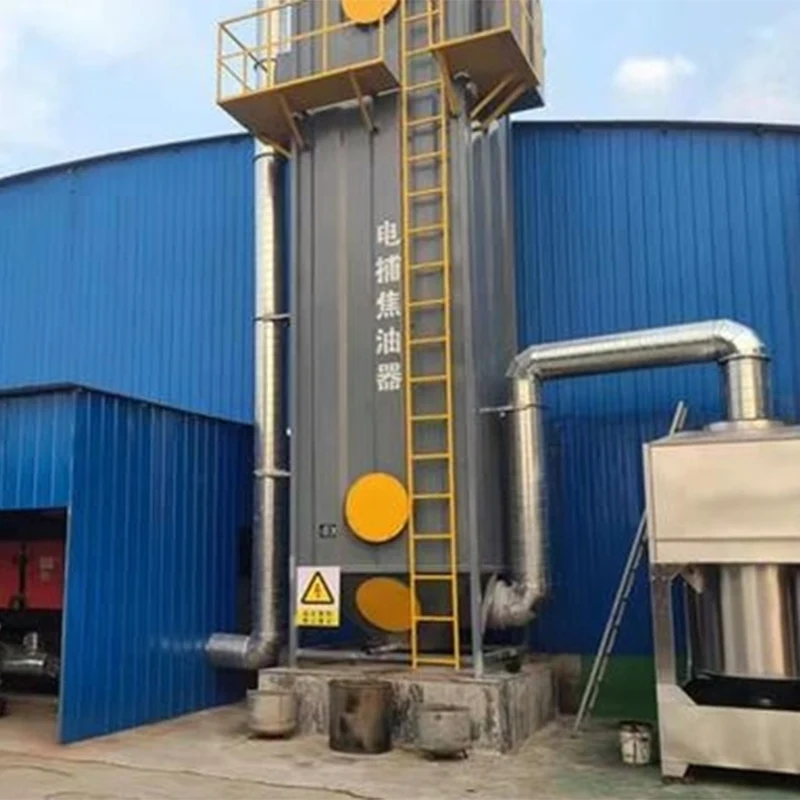

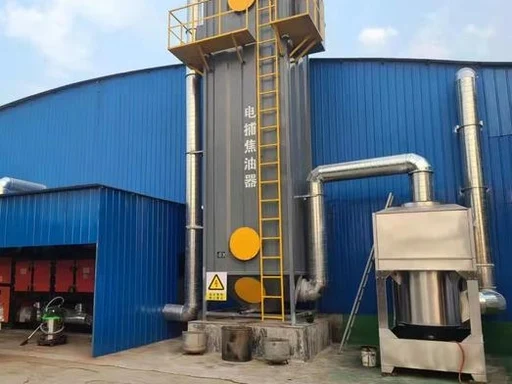

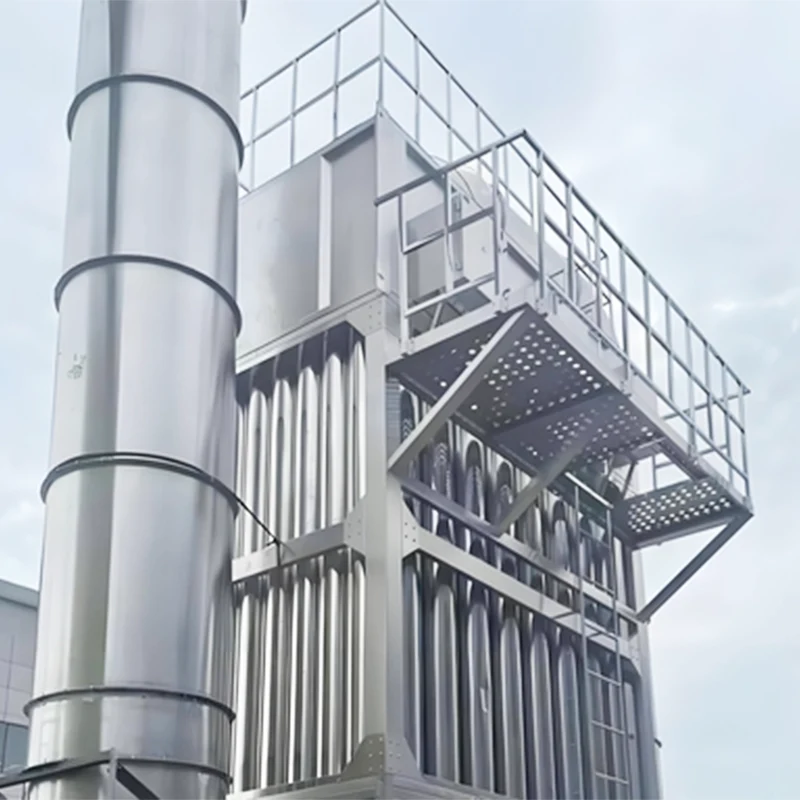

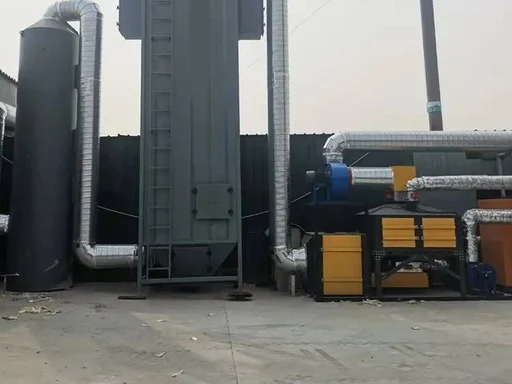

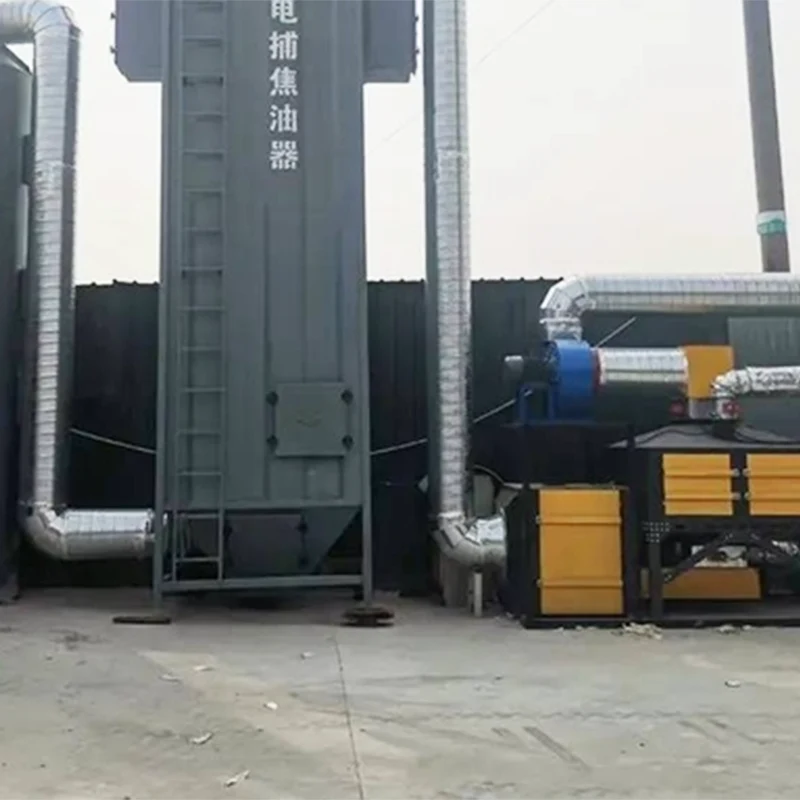

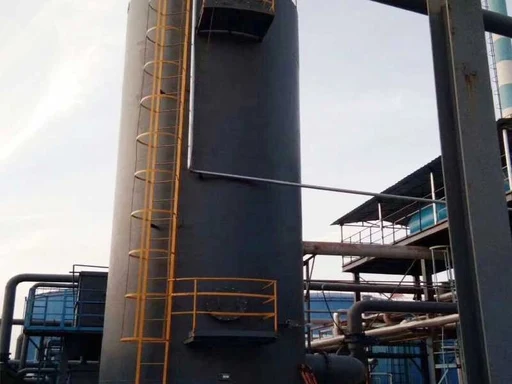

Электростатический осадитель (ESP) — это устройство для очистки активной зоны, которое отделяет капли смолы, мелкую пыль, масляный туман и сажу от выхлопных газов с помощью электростатических полей постоянного тока высокого напряжения. Обладая высокой эффективностью удаления смолы, низким сопротивлением воздушному потоку, высокой термостойкостью и пригодными для вторичной переработки уловленными материалами, он широко применяется для очистки высоковязких смолосодержащих выхлопных газов в коксохимической, углехимической, горячей штамповке, котлах на биомассе, асфальте, резине и производстве углерода.

1. Основной принцип работы (электростатическая адсорбция высокого напряжения)

Процесс очистки состоит из пяти этапов:Ионизация электрическим полем → Зарядка капель → Направленная миграция → Адсорбция и сбор → Гравитационный дренаж масла.

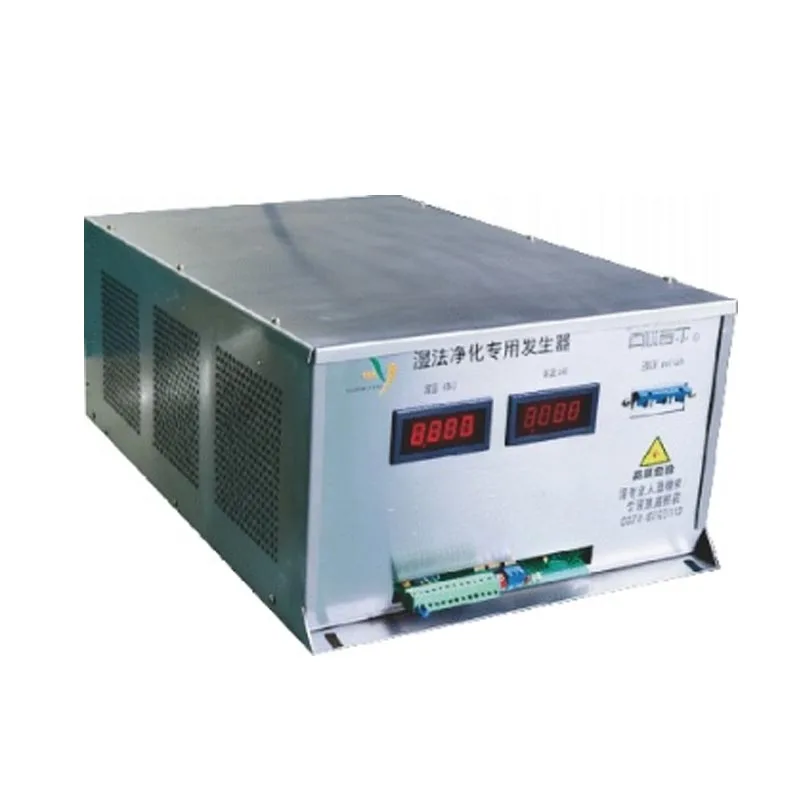

1. Коронный разряд и ионизация. Высоковольтный шкаф управления подает отрицательное постоянное напряжение 40–80 кВ на коронирующие электроды (катоды), образуя сильное электрическое поле с заземленными собирающими электродами (аноды). Воздух внутри поля ионизируется на массивные электроны и отрицательные ионы, создавая зону короны.

2. Капельная заправка: снизу поступает выхлопной газ, содержащий капли смолы (0,1–100 мкм), масляный туман и пыль. Частицы смолы и тумана адсорбируют отрицательные ионы и приобретают отрицательный заряд при прохождении через электрическое поле.

3. Направленная миграция. Под действием силы электрического поля заряженные капли быстро движутся к заземленным собирающим электродам.

4. Адсорбция и сбор: капли прилипают к поверхности электрода и выделяют электрические заряды. Когда накопленная смола достигает определенной толщины, она под действием силы тяжести стекает в масляный отстойник внизу для сбора и переработки.

5. Выпуск чистого газа: Очищенный газ выходит сверху и поступает в последующие системы десульфурации, денитрификации или вентиляторы.

2. Основные структурные типы (классификация по собирающим электродам).

2.1 сотовый тип (основной, высокоэффективный и компактный)

· Собирающий электрод: пучки сотовых трубок стандартной шестиугольной формы с параллельными трубопроводами для равномерного распределения воздушного потока.

· Коронный электрод: колючие проволоки или стальные проволоки, установленные в центре каждой сотовой трубки.

· Преимущества: Эффективность удаления ≥99,5%, низкое сопротивление (50–150 Па), большая пропускная способность по газу и компактная конструкция. Идеально подходит для цехов горячей ковки, котлов на биомассе и малых и средних коксохимических заводов.

2.2 Трубчатый тип (большая емкость и простота обслуживания)

· Собирающий электрод: Круглые стальные трубы внутренним диаметром 200–300 мм.

· Коронный электрод: Подвешенная катодная проволока, закрепленная верхними и нижними подвесками внутри каждой трубки.

· Преимущества: Выдерживает температуру до 250°C, предотвращает засорение и легко очищается от золы, подходит для больших потоков газа. В основном применяется на крупных коксохимических предприятиях и при очистке доменного газа.

2.3 Тип концентрического цилиндра (устаревший, низкий расход, редко используемый)

· Collecting electrode: Inner and outer concentric sleeves with cathode wire mounted at the center.

· Плюсы: Простая структура и низкие первоначальные инвестиции.

· Минусы: Низкая эффективность очистки, большая занимаемая площадь и ограниченная мощность обработки. Постепенно выводятся из эксплуатации и заменяются сотовым типом.

3. Основные преимущества

1. Сверхвысокая эффективность удаления смолы: степень удаления смолы и масляного тумана составляет ≥99,5%, при этом концентрация смолы на выходе контролируется ниже 10 мг/м³. Он эффективно улавливает мелкие капли размером до 0,1 мкм, превосходя по эффективности механическое оборудование для удаления масла, такое как циклонные сепараторы и фильтрующие сетки.

2. Низкое сопротивление и экономия энергии: сопротивление воздуха составляет всего 50–150 Па, что снижает энергопотребление вентилятора на 30–50% по сравнению с рукавными фильтрами и скрубберами, что идеально подходит для длительной непрерывной работы.

3. Высокая термостойкость для суровых условий: стабильно работает при температуре 80–220°C в непрерывном режиме и выдерживает переходную температуру до 250°C, адаптируясь к высокотемпературным масляным дымам от горячей ковки, смоляному газу с высокой влажностью из топлива из биомассы и сырому коксовому газу.

4. Защита от обрастания и простота обслуживания: фильтрующий материал не засоряется. Уловленная смола выливается автоматически без частой замены расходных материалов. Достаточно регулярной очистки паром, что приводит к низким годовым затратам на техническое обслуживание.

5. Утилизация отработанного масла для экономической выгоды. Собранные смолы и отработанное масло можно перерабатывать в топливо или химическое сырье для компенсации расходов на электроэнергию и техническое обслуживание.

6. Защищает оборудование, расположенное ниже по потоку: тщательно улавливает смолу, масляный туман и пыль, предотвращая засорение трубопровода, заклинивание вентилятора, загрязнение/возгорание мешков, а также образование накипи и коррозию башни. Продлевает срок службы последующего оборудования в 2–3 раза.

7. Улучшает атмосферу в мастерской и позволяет избежать жалоб: Устраняет желтый дым, масляный туман и резкий запах смолы, улучшая видимость. Преобразует неорганизованные выбросы в организованные выбросы, предотвращая экологические штрафы и жалобы общественности.

8. Взрывозащищенная и стабильная работа: используется заземленный катод, герметичные изоляционные коробки и устройства блокировки температуры, чтобы избежать электрических искр и самовозгорания накопленного масла, безопасно для дымовых газов, содержащих следы горючих газов.

4. Необходимость установки для предприятий горячей ковки, энергетики биомассы и коксохимической промышленности.

4.1 Соблюдение экологических норм

Нефтяные пары от горячей ковки, смолистый газ от сгорания биомассы и сырой коксовый газ являются строго регулируемыми загрязнителями, включая летучие органические соединения, масляный туман и твердые частицы. Прямые сбросы или чрезмерные выбросы влекут за собой штрафы в размере от 100 000 до 1 000 000 юаней, приостановку производства или даже отзыв разрешений на сброс. EDP ​​является наиболее эффективным решением проблемы загрязнения смолой и обязательным устройством для утверждения ОВОС, приемки проекта и экологических проверок.

4.2 Гарантирует нормальное производство

Высоковязкие смолы и масла в выхлопных газах легко блокируют трубопроводы, повреждают вентиляторы, а также повреждают рукавные фильтры и установки сероочистки без надлежащей очистки. Фабрикам, возможно, придется останавливаться 2–3 раза в месяц для очистки, что приводит к огромным потерям производства. Оснащенная EDP, вся система работает бесперебойно, без засоров и коррозии, повышая общую эффективность производства на 15–20%.

4.3 Снижение затрат и рост прибыли

По сравнению с традиционной комбинацией фильтр + активированный уголь, EDP не требует регулярной замены расходных материалов. Его энергопотребление составляет всего 0,3–0,5 кВтч на 1000 м³ очищенного газа. Для установки с расходом газа 100 000 м³/ч ежегодно можно перерабатывать 50–100 тонн отработанного масла. Доход от переработанного масла может окупить инвестиции в оборудование в течение 1–2 лет.

4.4 Предназначен для особых условий труда

· Горячая ковка: выдерживает масляные пары при температуре 150–300°C, высоковязкий туман и графитовую пыль.

· Котлы на биомассе: устраняют засорение рукавов, вызванное высокой влажностью, смолой и пылью, в сочетании с рукавными фильтрами.

· Коксохимическая промышленность: служит важным оборудованием предварительной обработки перед воздуходувками для защиты систем последующей десульфурации и дебензилирования.

4.5 Готовится к строго обновленной политике

Правила в отношении выбросов ЛОС, нефтяных паров и смол продолжают ужесточаться. Ранняя установка обеспечивает однократное соблюдение требований и позволяет избежать дорогостоящей модернизации в будущем.

5. Профессиональная терминология (для тендерной документации, предложений и продвижения)

Условия использования основного оборудования

Электрофильтр (EDP), сотовый EDP, трубчатый EDP, концентрический цилиндр EDP, высоковольтный электрофильтр, коронирующий электрод, собирающий электрод, масляный поддон, изоляционная коробка, высоковольтный шкаф управления, устройство для очистки паром

Условия процесса и технологии

Высоковольтная электростатическая адсорбция, коронный разряд, ионизация электрическим полем, капельная зарядка, направленная миграция, гравитационный дренаж, улавливание смолы, очистка масляного тумана, удаление мелкой пыли, высокотемпературная очистка дымовых газов, защита от обрастания и засорения, энергосбережение с низким сопротивлением, переработка отработанного масла, организованные выбросы, сбор неорганизованных выбросов

Условия применения Условия

Дым горячей ковки, дым горячей штамповки, гудроновый газ котла на биомассе, неочищенный коксовый газ, доменный газ, асфальтовый дым, выхлопные газы вулканизации резины, дымовые газы кальцинирования углерода, высоковязкие нефтесодержащие выхлопные газы, высокотемпературные запыленные дымовые газы

Соответствие требованиям и ценностные условия

Соответствие требованиям к масляным дымам, сокращение выбросов летучих органических соединений, соблюдение требований по твердым частицам, принятие EIA, разрешение на выбросы, экологический контроль, экологически чистый завод, экологически чистое производство, охрана труда, предотвращение рекламаций, обеспечение производства, снижение затрат и повышение эффективности, защита от взрывов

6. Типичные конфигурации системы для горячей ковки и котлов на биомассе

6.1 Линия по производству машин горячей штамповки (4–10 шт., высокий уровень масляного тумана)

Сбор воздуха → Пламегаситель и охлаждающее устройство → Сотовый EDP → Адсорбция активированным углем → Вытяжной вентилятор → Дымоход длиной 15 м

Результат: масляный туман на выходе ≤5 мг/м³, полное соответствие требованиям по содержанию летучих органических соединений, в мастерской запрещено курение и нет жалоб от населения.

6.2 Система для котлов на биомассе производительностью 10–20 т/ч (высокая влажность и высокое содержание смол)

Циклонный предочиститель → Сотовый EDP → Рукавный фильтр PPS/PTFE → Система десульфурации SDS → Вытяжной вентилятор → Дымоход

Эффект: Эффективно предотвращает засорение мешков, пыль на выходе ≤10 мг/м³, полное удаление смолы и длительную стабильную работу.
